晶體一秒變晶振,成本直降60%!

晶體和晶振

通常,我們會將“晶體”(Crystal)和“晶振”(Oscillator)都叫成“晶振”,這種叫法并不恰當。

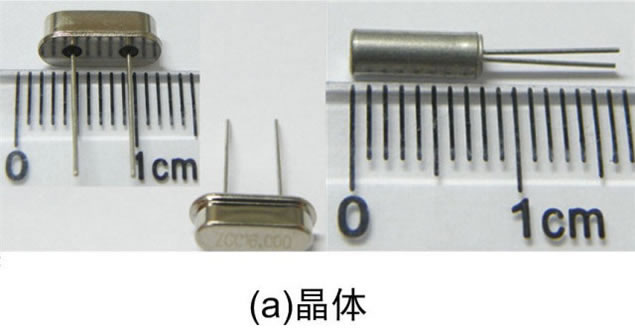

無源晶體是有兩個引腳的無極性元件,如圖1(a)。正常工作時,需要借助外部電路產生振蕩信號,自身并不需要單獨外加電源。

圖1 晶體和晶振

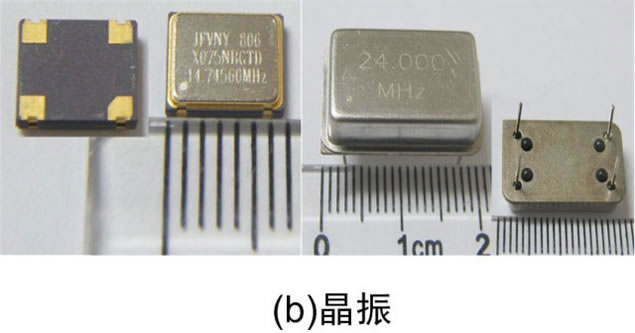

而有源晶振一般有四個引腳,如圖1(b),其內部集成石英晶體、晶體管、電阻電容等元件。晶振是一個完整的振蕩器,只需要外加適當電源就能正常工作,無需其他外加電路。

成本分析

在設計時,工程師要盡可能的降低設計成本,從表1中看出這種晶體轉晶振的電路可以使晶振的成本降低60%。

晶振電路 元件 價格 晶振總價
有源晶振電路 有源晶振 4元左右 4元左右
無源晶體轉有源晶振電路 無源晶體 0.8元左右 2.3元左右
無緩沖反相器 0.5元左右
電阻、電容 0.1元左右
表1 價格對比
晶體變晶振

采用晶體外加無緩沖反相器等元件組成晶振電路,原理及元件如圖2。

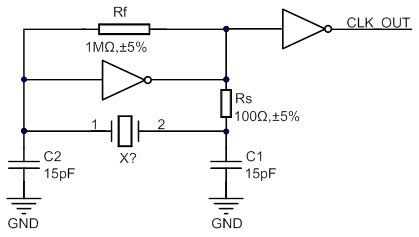

圖2 無緩沖反相器和晶體組成的晶振電路

電路中電阻和電容的選擇取決于反向器增益、頻率穩定性、功耗、晶體特性和啟動時間等,推薦參數如表2。

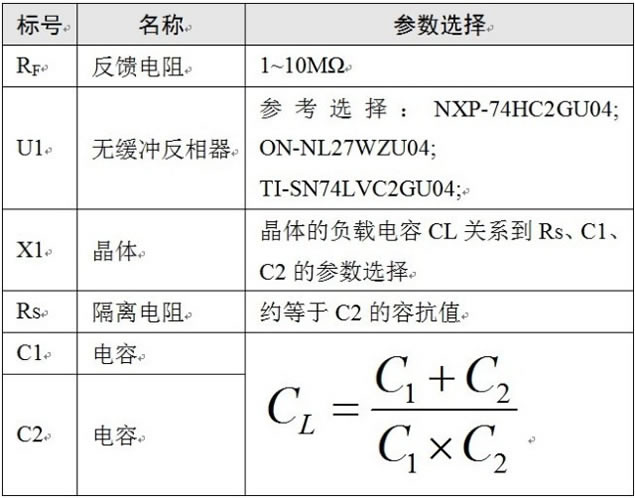

表2 參數選擇

U1:增加U1B主要是為了增大輸出能力。無緩沖反相器的型號可以選擇NXP、ON、TI等廠家的雙反相器芯片。

RF:反向器的反饋電阻,它將反向器偏置在線性區域內。選擇的RF值需要足夠大,以便反向器的輸入阻抗可以與晶體匹配。通常情況下,選擇的值在1M?與10M?之間。

RS:將反向器的輸出與晶體隔離開來,防止寄生高頻振蕩,以便獲得良好的波形。通過選擇大約等于容抗的值(RS≈XC2)可以獲得可以接受的結果。

C1、C2:選擇C1和C2的值時,要使C1和C2的并聯值等于晶體數據表中指定的建議負載電容 (CL)。另外,電容的選擇還關系到晶振的啟動時間、相移、諧振頻率等。

參數測試

測試電路時,我們選用了三種不同頻率的晶體(見表3)和三個廠家的無緩沖反相器進行組合測試,測試結果見表4。

標稱頻率 16.00MHz 24.00MHz 27.12MHz
負載電容 20pF 20pF 20pF
調整頻差 ±30 ppm ±30 ppm ±30 ppm
工作溫度 -20℃~+70℃ -20℃~+70℃ -20℃~+70℃
溫度頻差 ±30 ppm ±30 ppm ±30 ppm
表3 晶體參數
反相器型號 標稱頻率 測試頻率(MHz)
NL27WZU04(ON) 24.00MHz 23.999529~23.999535
NL27WZU04(ON) 27.12MHz 27.120630~270120635
74HC2G104(NXP) 16.00MHz 16.000111~16.000114
74HC2G104(NXP) 24.00MHz 23.998941~23.998946
SN74LVC1GX04(TI) 16.00MHz 16.000033~16.000036
SN74LVC1GX04(TI) 27.12MHz 27.120341~27.120345
表4 多種電路的測試統計

頻率:由晶振的調整頻差(25℃±2℃)可以知道,晶體頻率在其容忍頻率范圍內變動是允許的。表4中的測試頻率均在允許范圍內,并且變動范圍較小。

高低溫測試:根據晶體的工作溫度,分別測試和記錄了電路在85℃、70℃、50℃、25℃、0℃、-20℃、-40℃下的輸出頻率、占空比等參數,晶振均能順利啟振并參數正常。由于數據較多,篇幅有限,這里就不再列舉。

結論

利用無源晶體的有源晶振不僅技術上可行,而且可以降低成本。

應用場合

TI在2011年針對工業控制領域推出了低成本,高性能的Cortex?-A8內核AM335x系列處理器,致遠電子采用AM335x處理器,推出了采用郵票孔封裝的M3352_YP核心板以滿足客戶高穩定性的需求。

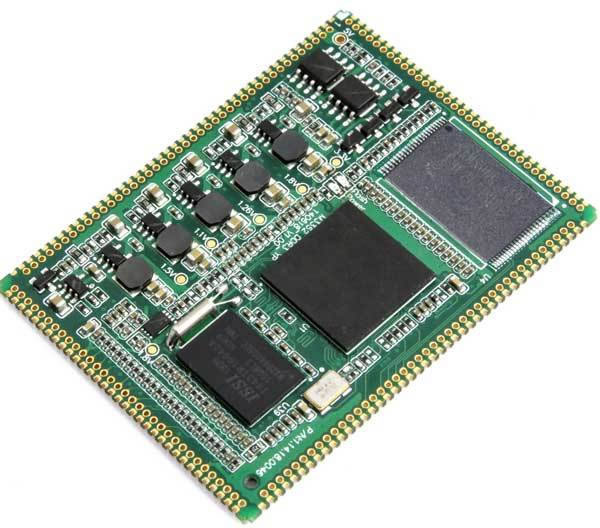

圖3 M3352郵票孔核心板

當客戶M3352_YP做外圍電路時,如需要使用百兆以太網功能,需要外加PHY電路,PHY芯片通??梢赃x擇DSZ8041或者DP83848,在使用RMII接口時,無論選擇何種型號的PHY芯片,都需要為PHY芯片提供一路50MHz的CLK信號。為了降低成本可以采用50.000M晶體+NL27WZU04的方式為PHY提供50.000M的時鐘源。

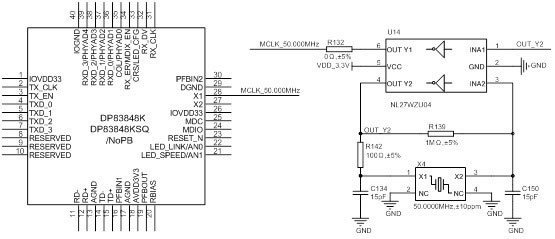

圖4 無源晶體做有源晶振典型應用電路
