為產線設備間的有線通信例如吊掛系統等設備提供CAN總線從協議組網、接口轉換到分析診斷，一體式的工業現場總線解決方案。 資料下載
USBCAN轉換方案
CAN隔離收發方案
USBCAN轉換方案
PC通過USBCAN系列接口卡接入CAN網絡，快速進行CAN總線數據采集和處理。CAN（FD）網橋可有效增加負載節點，完成總線梳理。

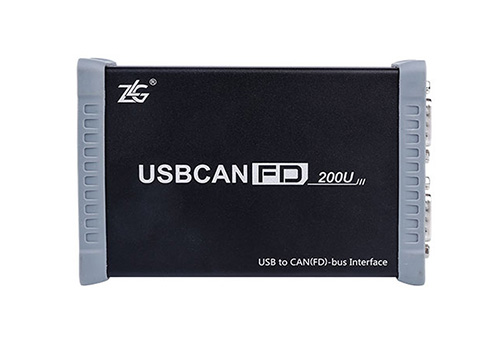

- USBCANFD：同時支持高速CANFD與CAN2.0A/B數據通訊
- USBCAN：CAN接口EMC等級：接觸放電±8KV，群脈沖±2KV
- USBCAN：保留原有應用層協議，可同時監聽多路CAN總線數據
- CANFD網橋：可有效增加負載節點和通信距離
- CANFD網橋：支持多組ID過濾和數據轉換
- CANFDWiFi：支持CAN（FD）網絡和WiFi網絡互聯互通
- CANFDWiFi：支持TCP Server、TCP Client、UDP等多種工作模式

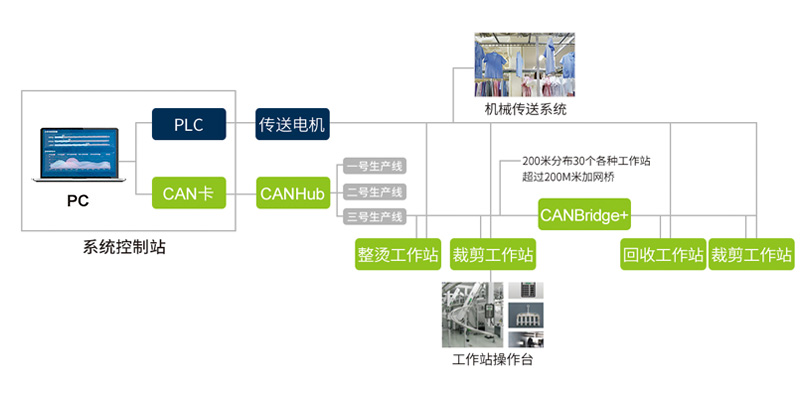

方案應用
選型表
| 型號 | CAN路數 | 發送能力 | 接收能力 | 工業級 | 工作溫度 | 電氣隔離 |
|---|---|---|---|---|---|---|
| USBCANFD-200U | 2 | 3000幀/秒 | 10000幀/秒 | √ | -40~+85℃ | 2500VDC |
| USBCAN-4E-U | 4 | 4000幀/秒 | 14000幀/秒 | √ | -40~+85℃ | 2500VDC |
| CANFDBridge | 2 | 8000幀/秒 | 8000幀/秒 | √ | -40~+85℃ | 2500VDC |
| CANFDWiFi-100U | 1 | 8000幀/秒 | 12000幀/秒 | √ | -40~+85℃ | 2500VDC |
CAN隔離收發方案

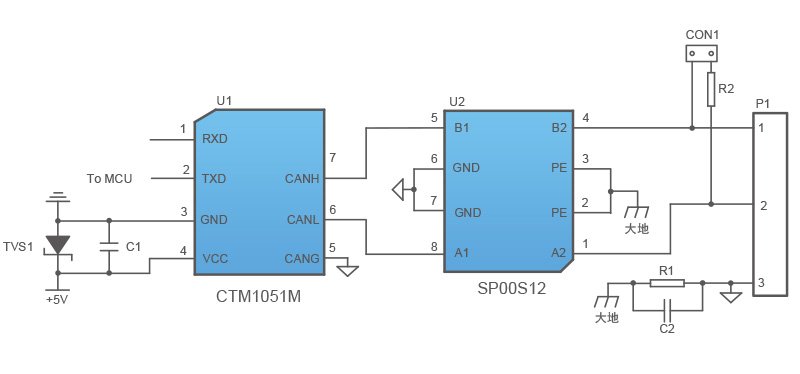

在吊掛系統中的每一個傳輸節點上使用CTM隔離CAN收發器，搭配SP00S12浪涌保護器，實現節點通訊防護，保證主站與動作節點的通訊穩定性。
- 通過國際UL、CE權威認證；
- 多節點數量，可支持110個節點；
- 高隔離耐壓，最高支持3500VDC；
- 高集成度，體積僅為12.80*10.20*7.70mm；
- 高防護，搭配SP00S12，靜電可達接觸±8Kv；
方案應用

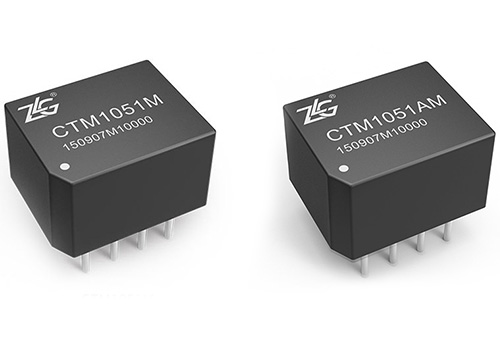

CAN隔離模塊選型表
| 型號 | 波特率 | 隔離耐壓(VDC) | 節點數量(Pcs) | 環境溫度(℃) | 特性 |
|---|---|---|---|---|---|
| CTM1051(A)M | 40k~1M | 2500VDC | 110 | -40~105 | 小體積 |
| SC1(3)500S | 40k~1M | 3500VDC | 110 | -40~105 | 表貼封裝 |
浪涌保護器選型表
| 型號 | 最大工作電壓(V) | 最大波特率 | 最大通流量(A) | 環境溫度(℃) | 體積 |
|---|---|---|---|---|---|
| SP00S12 | 12 | 10Mbps | 500 | -40~105 | 12.80*10.20*7.70 |
