CAN FD總線因其高速率與高數據吞吐量,未來將廣泛應用于汽車電子領域。ZLG基于CAN FD應用需求,推出CAN FD升級與測試方案。USBCANFD系列接口卡通過USB2.0端口與PC連接,與CANFD網絡進行數據收發,構成CAN FD總線控制節點,結合上位機軟件ZCANPRO,可有效監測診斷CAN FD數據。ZLG同時提供可嵌入式CAN FD擴展產品CANFDSM-100,可快速實現汽車CAN網絡升級。

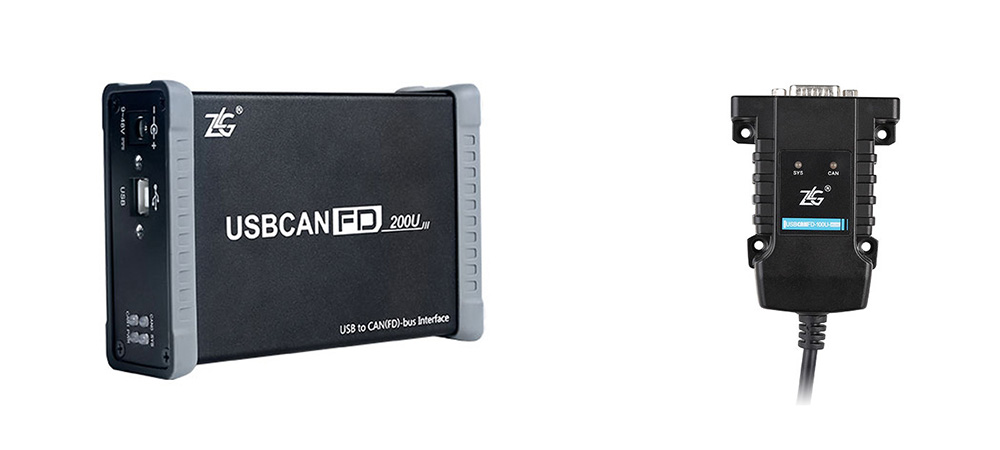

型號 | USBCANFD-200U | USBCANFD-100U | USBCANFD-100U-mini |
---|---|---|---|
實物圖 | |||
CANFD路數 | 2路 | 1路 | 1路 |
接口形式 | DB9接口 | DB9接口 | DB9接口 |
工業級 | √ | √ | √ |
電氣隔離 | √ | √ | √ |
CANFD標準 | ISO/Bosch | ISO/Bosch | ISO/Bosch |
CANFD仲裁ID段波特率 | 40K~1Mbps | 40K~1Mbps | 40K~1Mbps |
CANFD數據段加速波特率 | 100K~5Mbps | 100K~5Mbps | 100K~5Mbps |
CANFD發送能力 | 3000幀/秒(每路) | 3000幀/秒(每路) | 3000幀/秒(每路) |
CANFD接收能力 | 10000幀/秒(每路) | 10000幀/秒(每路) | 10000幀/秒(每路) |
USB2.0速率 | 480Mbps | 480Mbps | 480Mbps |
底層定時發送 | 支持 | 支持 | 支持 |
Windows系統驅動 | 支持 | 支持 | 支持 |
Linux系統驅動 | 支持 | 支持 | 支持 |
車載DBC協議收發 | 支持 | 支持 | 支持 |
車載UDS協議診斷 | 支持 | 支持 | 支持 |
CANopen與J1939協議分析 | 支持 | 支持 | 支持 |
外殼 | 金屬 | 金屬 | 塑料 |
120歐終端電阻 | 內置可使能 | 內置可使能 | 內置可使能 |

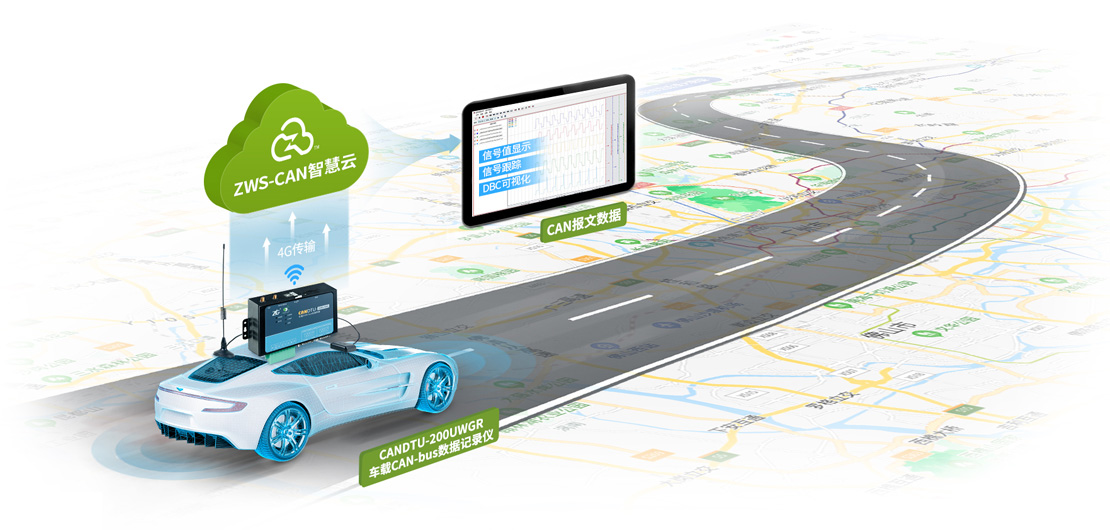

ZLG推出CAN總線數據云處理方案,可實現“設備+云端+終端”模式下的人工智能大數據處理。用戶將記錄到的實時CAN數據上傳到云端服務器,即可通過手機等終端設備登錄ZWS-CAN智慧云平臺,實時查看汽車定位、儀表、油溫油壓等情況。

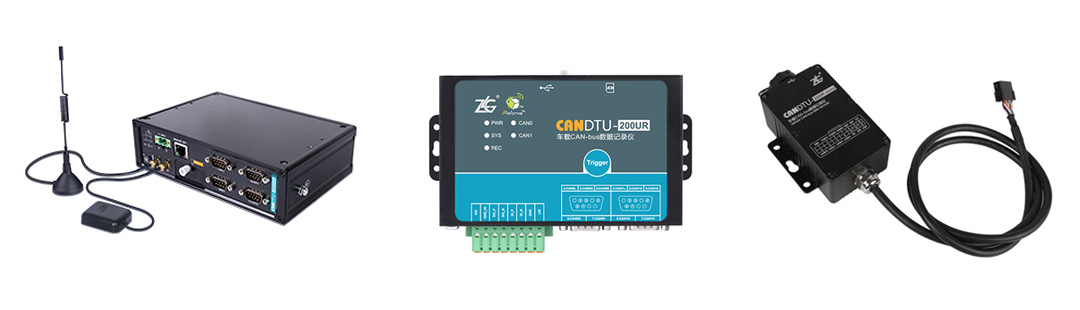

型號 | CANDTU-400EWGR | CANDTU-200UWGR | CANDTU-200R-mini |
---|---|---|---|
CAN路數 | 4路 | 2路 | 2路 |
CAN接口形式 | DB9 | DB9 | DB9 |
記錄方式 | SD卡 | SD卡 | 板載電子硬盤 |
LIN總線 | — | 1路 | — |
USB實時數據收發 | — | 支持 | — |
4G實時數據傳輸 | 支持 | 支持 | — |
北斗/GPS定位 | 支持 | 支持 | — |
開關量輸入 | 2路 | 1路 | 1路 |
開關量輸出 | 2路 | 1路 | 2路 |
RTC實時時鐘 | 支持 | 支持 | 支持 |
120Ω終端電阻 | 內置可軟件使能 | ||
體積 | 179mm×131.5mm×50.4mm | 157mm*85.3mm*31mm | 101mm*83.4mm*41.5mm |

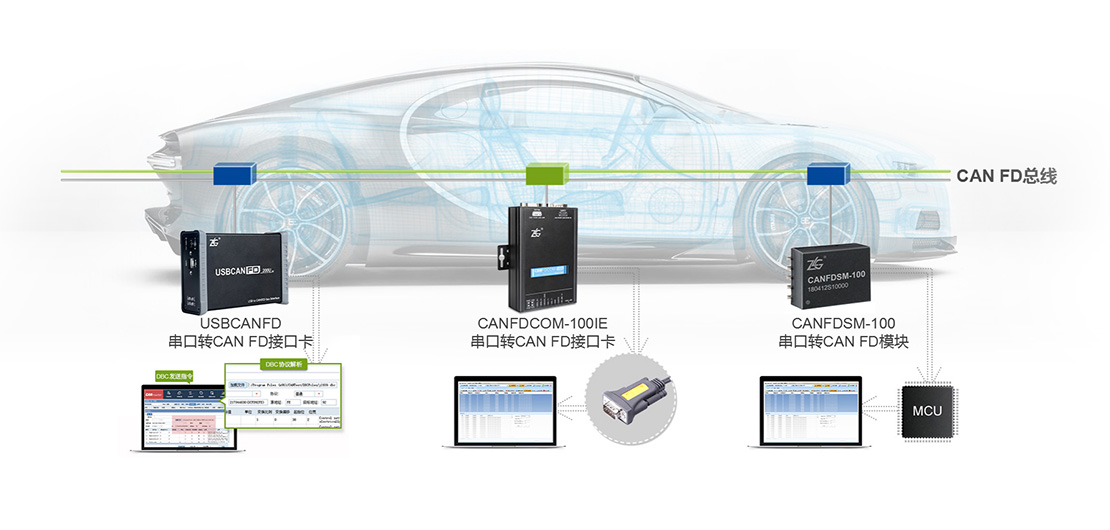

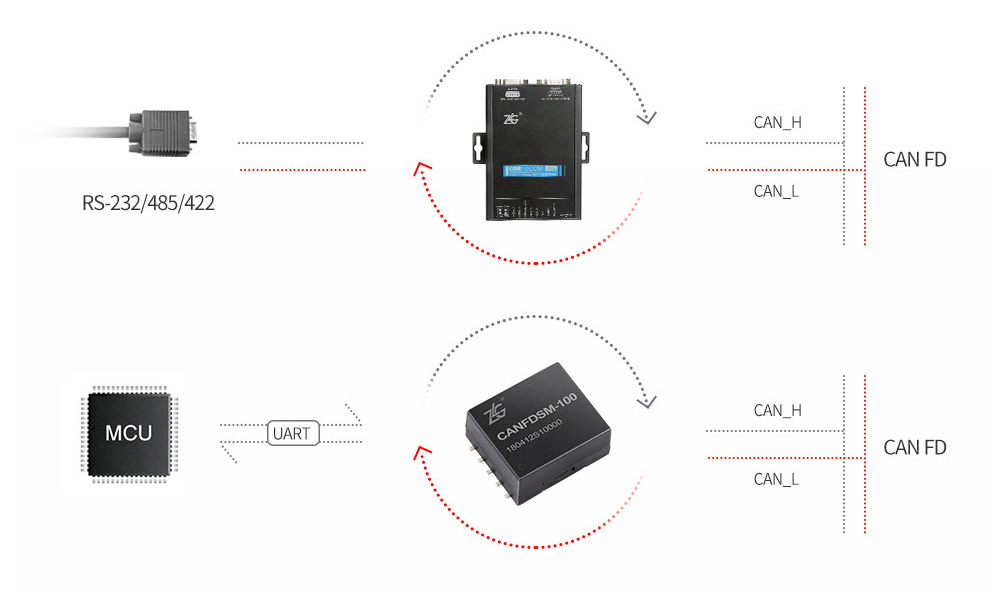

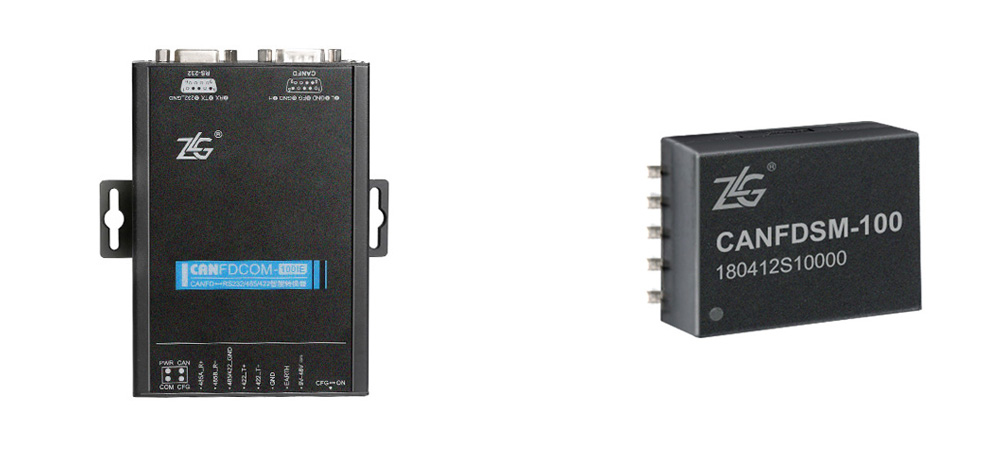

ZLG基于串口通訊設備需要連接到CAN/CAN FD網絡的需求,推出高性價比CAN FD擴展解決方案。用戶通過CANFDCOM配置軟件,可輕松完成轉換參數、串口參數、CAN參數、濾波參數等參數設置。ZLG可提供嵌入式功能模塊CANFDSM-100,便于用戶嵌入到設備中。
型號 | CANFDCOM-100IE | CANFDSM-100 |
---|---|---|
實物圖 | ||
CANFD路數 | 1路 | 1路 |
特色 | 金屬外殼 | 嵌入式模塊 超小型芯片化灌封 |
供電電壓 | 9~36V | 5V |
工業級 | √ | √ |
電氣隔離 | √ | √ |
CANFD標準 | ISO/Bosch | ISO/Bosch |
CANFD仲裁ID段波特率 | 40K~1Mbps | 40K~1Mbps |
CANFD數據段加速波特率 | 100K~5Mbps | 100K~5Mbps |
串行接口 | RS232/485/422軟件選擇 | TTL電平UART |
串口波特率 | 600~230400bps | 600~115200bps |
配置接口 | 固定使用RS232 | UART |
接收能力 | 1200幀/秒(每路) | 1200幀/秒(每路) |
配置接口 | 固定使用RS232 | UART |
數據接收能力 | 1200幀/秒(每路) | 1200幀/秒(每路) |
數據發送能力 | 1200幀/秒(每路) | 1200幀/秒(每路) |
接口卡格式轉換 | 支持 | - |
透明轉換 | 支持 | 支持 |
透明帶標示符轉換 | 支持 | 支持 |
自定義包頭包尾 | - | - |
120歐終端電阻 | 內置可使能 | 需要用戶添加 |

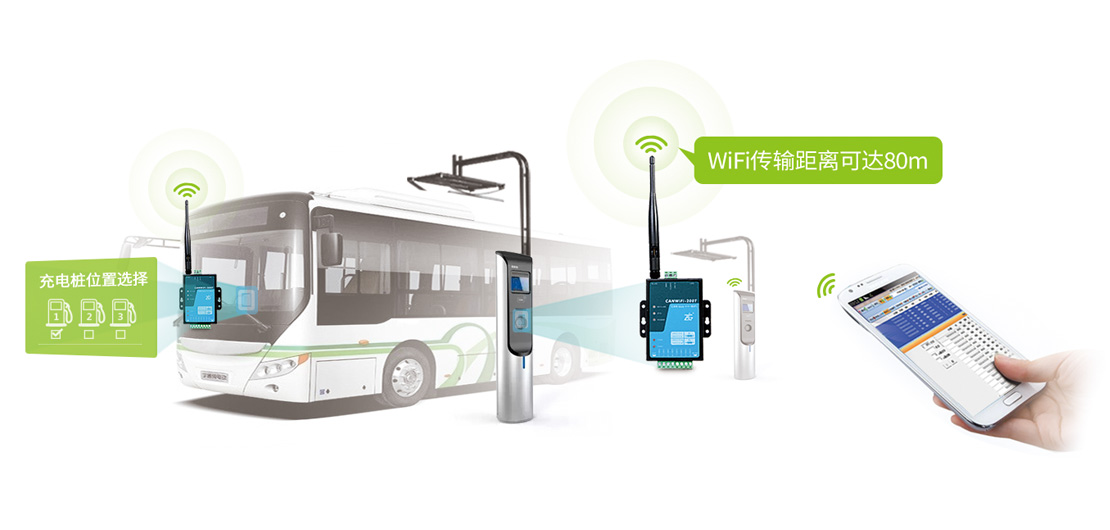

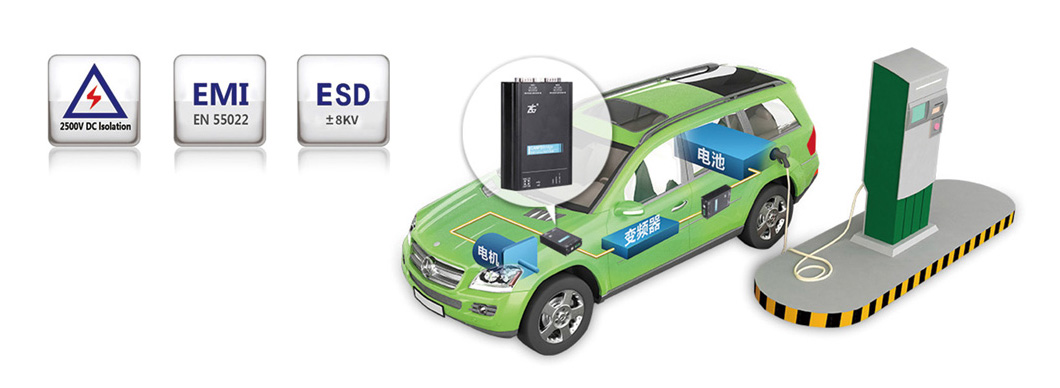

ZLG推出新能源汽車無線充電控制方案,助力新能源汽車與充電弓的通信匹配。通過分別在汽車和充電弓中內置CANWiFi-200T轉換器,并對應設置為AP和Station模式,即可完成握手匹配,實現降弓充電。在充電過程中,用戶可通過駕駛艙屏幕實時查看電池容量、電壓、電流等參數,保證充電安全。
型號 | CANWIFI-200T |
---|---|
實物圖 | |
CAN路數 | 2路 |
CAN接口形式 | OPEN4接口 |
WLAN | 集成2.4G WLAN接口,符合IEEE 802.11a/b/g/n標準 |
AP熱點模式 | 支持 |
Station客戶端模式 | 支持 |
以太網接口 | 1路(與WLAN不可同時使用) |
電氣隔離 | √ |
工業級 | √ |
數據接收能力 | 12000幀/秒(每路) |
數據發送能力 | 8000幀/秒(每路) |
TCP Sever模式 | 支持 |
TCP Client模式 | 支持 |
UDP模式 | 支持 |
TCP最大連接數 | 254(每路) |
UDP最大連接數 | 6×254(每路) |
轉發延時 | 小于15ms |
CAN口故障通知 | 支持 |
功耗 | 3000mW |
120歐終端電阻 | 內置可配置 |

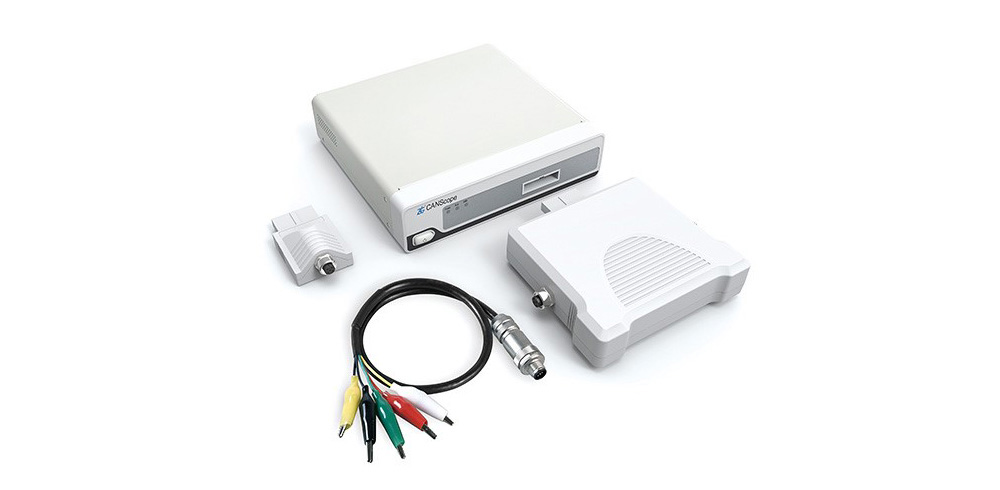

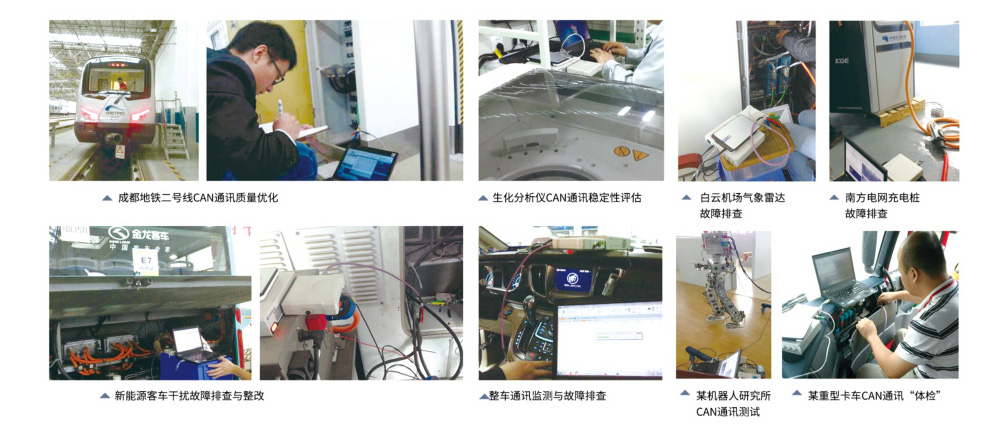

ZLG針對CAN總線故障排查痛點,推出基于多層次分析和多角度評估的CAN總線故障排查方案,幫助用戶快速定位總線故障。CANScope總線綜合分析儀集海量存儲示波器、網絡分析儀、誤碼率分析儀、協議分析儀及可靠性測試工具于一身,將各種儀器有機整合、關聯,重新定義CAN總線的開發測試方法。
型號 | CANScope-Basic | CANScope-Standard | CANScope-Pro |
---|---|---|---|
測量通道 | 1個 | 1個 | 1個 |
示波器采樣率 | - | 100MHz | 100MHz |
波形存儲容量 | - | 512MB | 512MB |
自動偵測波特率 | 支持 | 支持 | 支持 |
FFT統計 | 支持 | 支持 | 支持 |
流量分析 | 支持 | 支持 | 支持 |
總線利用率 | 支持 | 支持 | 支持 |
軟件眼圖 | - | - | 支持 |
高層協議分析 | 支持 | 支持 | 支持 |

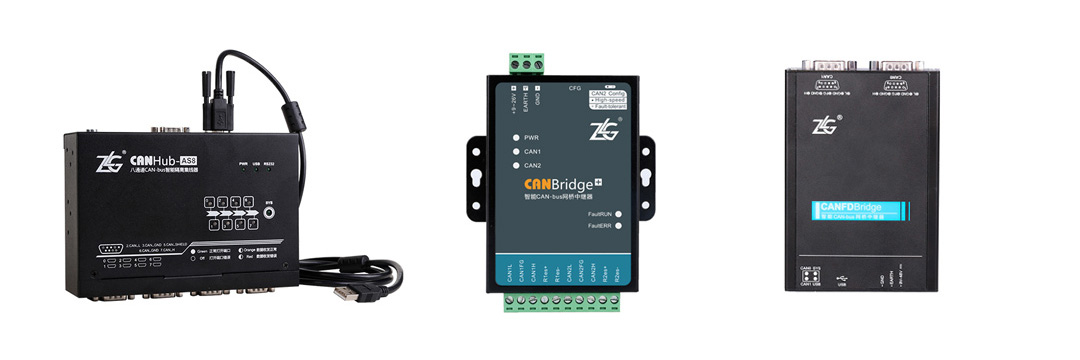

CAN總線干擾排除方案,是ZLG推出的高性價比完整解決方案,適用于不同速率CAN網絡間的數據存儲轉發。CAN隔離中繼器集線器系列產品已廣泛應用于汽車電子、軌道交通、樓宇安防等領域,用于延長距離,隔離干擾。該系列產品具有2/5/8個電氣隔離CAN總線接口,每個接口具備獨立的2500VDC電氣隔離保護電路,增強系統在惡劣環境中使用的可靠性。
型號 | CANHub-AS8 | CANHub-AS4 | CANBridge+ |
---|---|---|---|
實物圖 | |||
供電電壓 | 9~36V 400mA | 9~26V 400mA | 9~26V 150mA |
高速CAN路數 | 8路 | 4路 | 2路 |
容錯CAN路數 | - | - | 1路高速CAN可切換為容錯CAN模式 |
CAN波特率 | 5K~1Mbps | 5K~1Mbps | 5K~1Mbps |
每路波特率可獨立設置 | √ | √ | √ |
配置接口 | RS232/USB | RS232 | USB |
電氣隔離 | √ | √ | √ |
工業級 | √ | √ | √ |
報文轉發能力 | 4000幀/秒(每路) | 3000幀/秒(每路) | 3000幀/秒(每路) |
報文轉發方式 | 存儲轉發 | 存儲轉發 | 存儲轉發 |
轉發延時 | <3ms | <3ms | <0.1ms |
延長通訊距離 | √ | √ | √ |
設備級聯 | √ | √ | √ |
路由功能 | √ | √ | - |
ID轉換功能 | √ | - | √ |
數據轉換功能 | √ | - | √ |
120歐終端電阻 | 內置120歐,短路端子使能 | 內置120歐,短路端子使能 | 內置120歐,短路端子使能 |
安裝方式 | 定位孔安裝 | 定位孔安裝 | 定位孔安裝,可配導軌配件NETCOM-DIN35CN |
尺寸 | 195mm*122mm*46mm | 118mm*83mm*26mm | 100mm*70mm*25mm |
