電源噪聲去耦降噪
為了使電源輸出的紋波電壓盡可能的小，通常會在電源的輸出端并聯一些電容，這些電容稱為去耦電容，去耦電容是目前解決電源噪聲的主要方法，下面從儲能和阻抗的角度來介紹去耦電容減小電源噪聲的原理。
1.1儲能角度

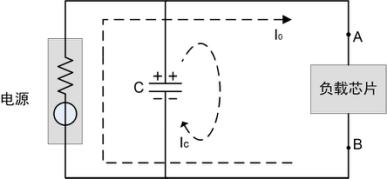

帶有去耦電容的供電系統可以等效為圖1所示，把電源系統分為電源模塊和去耦電容兩部分。
圖1PDN儲能等效電路
1.1.1負載電流穩定
穩態情況下，負載芯片兩端的電壓是恒定的，因而電容兩端的電壓也是恒定的，流經電容的電流IC為0，負載電流I0由電源模塊提供，此時的電容兩端儲存了相當數量的電荷，與電容量和兩端的電壓有關。
1.1.2負載電流變化
當負載電流發生瞬間變化時，負載芯片內部的晶體管電平轉換速度極快，必須在極短的時間內為負載芯片提供足夠的電流。但是穩壓電源無法很快響應負載電流的變化，電流I0不會馬上變化滿足負載瞬態電流的要求，因此負載芯片感受到的電壓會降低。對于電容來說，變化的電壓就會產生電流，根據電容上電壓和電流的關系可得：
從上式可知，只要電容的容量C足夠大，那么只需要很小的電壓波動就能滿足負載芯片的電流要求，這樣就保證了負載芯片的電壓變化在容許的范圍內 儲能電容的存在使負載消耗的能量得到快速補充，因此保證了負載兩端電壓不會出現太大的波動，此時電容擔負的是局部電源的作用。
1.2阻抗角度
從阻抗的角度理解去耦電容的作用，能夠得到設計去耦電容網絡的實用方法，讓我們在配置去耦電容的時候有章可循。

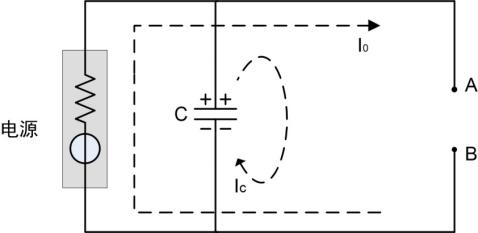

在圖1中去掉負載芯片，僅觀察供電系統本身，如圖2所示。
圖2PDN阻抗等效電路
從AB兩點向左看，穩壓電源和去耦電容組合在一起，可以看成是一個復合的電源系統。那么對這個復合電源的要求是：不論AB兩點間的負載的瞬態電流如何變化，都能保證AB兩點間的電壓保持穩定，即AB兩點間的電壓紋波很小。

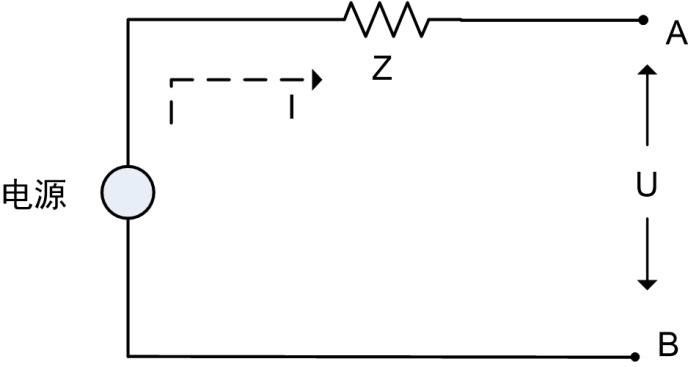

我們可以用等效電源模型表示上面復合的電源系統，如圖3所示。
圖3PDN等效電源模型
對于這個模型可得出如下等式：
設計目標是：不論AB間的瞬態電流如何變化，都要保持AB兩點間的電壓波動很小，那么由上式可知，電源系統的阻抗Z要足夠小。在圖2中，電源模塊和去耦電容是并聯關系，由于變化的瞬態電流具有交流特性，去耦電容表現出低阻抗。因此從特效的角度出發，可以說去耦電容降低了復合電源系統的阻抗。
實際上，電源分配系統PDN設計的最根本的原則就是使電源系統的阻抗不能超過某一要求的值，即目標阻抗的設計方法。
