DDR學習筆記
摘要的描述相信大家都深有體會，最近鬧得沸沸揚揚的南京貼吧里的《南京珠江路百腦匯就是騙子窩》和網上相關微博《珠江路的騙子，你們還能活多久》等都無情的揭露著電子消費市場的黑暗面，身處其間的我們又該如何練就慧眼，確保自己買到稱心的愛機呢，也許我們可以先從內存說起。
圖 1魚龍混雜的電腦城
1.什么是DDR？
DDR，全稱：DDR SDRAM ，Double Data Rate Synchronous Dynamic Random Access Memary，即，雙數據速率同步動態隨機存取記憶體，也就是我們常用的內存，它從SDRAM的基礎上發展起來，以后依次出現了DDR SDRAM、DDR2 SDRAM、DDR3 SDRAM、DDR4 SDRAM。它們的能效不斷提升。文章結尾附一張純良心內存能效參數表。
圖 2DDR家族的一員
2.1SDRAM
SDRAM內部組成如，可見其組成可以分為幾個部分，存儲陣列、IO門控單元、行列地址解碼器、行列地址鎖存器、邏輯控制單元（包含模式寄存器）、數據輸入輸出寄存器等。

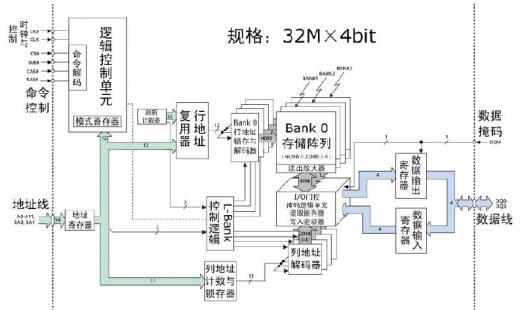

圖 3SDRAM結構圖
存儲矩陣內部結構，以8位內存單元為例，每個內存單元的數據輸出是并聯在一起，通過行列地址線選中一個存儲單元，

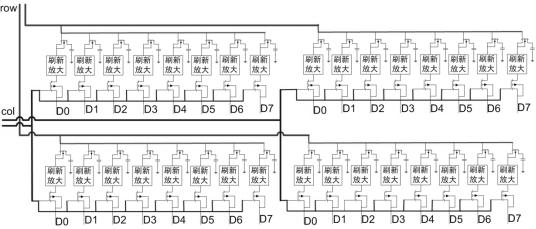

圖 4存儲單元結構圖
存儲容量大小和數據位寬度、行地址、列地址、塊數量等的關系
2.2DDR SDRAM

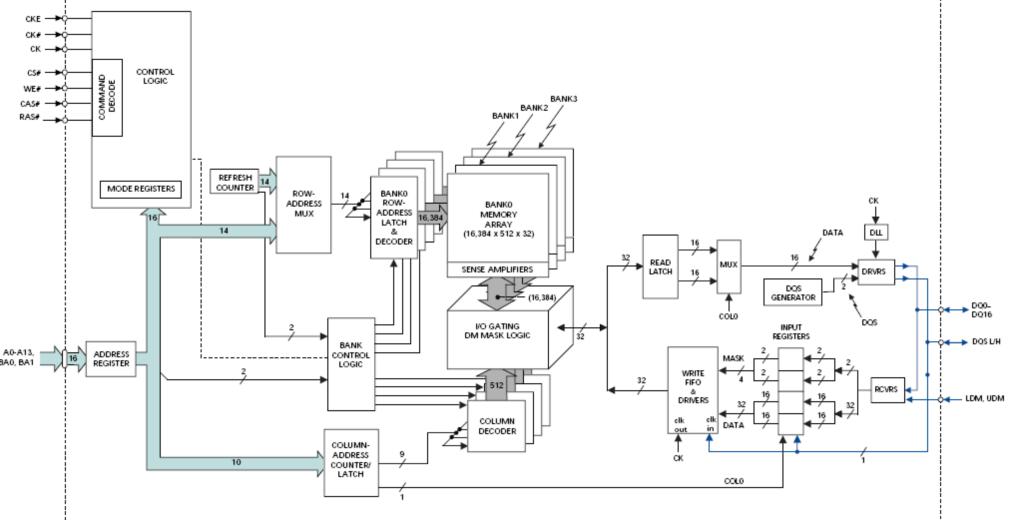

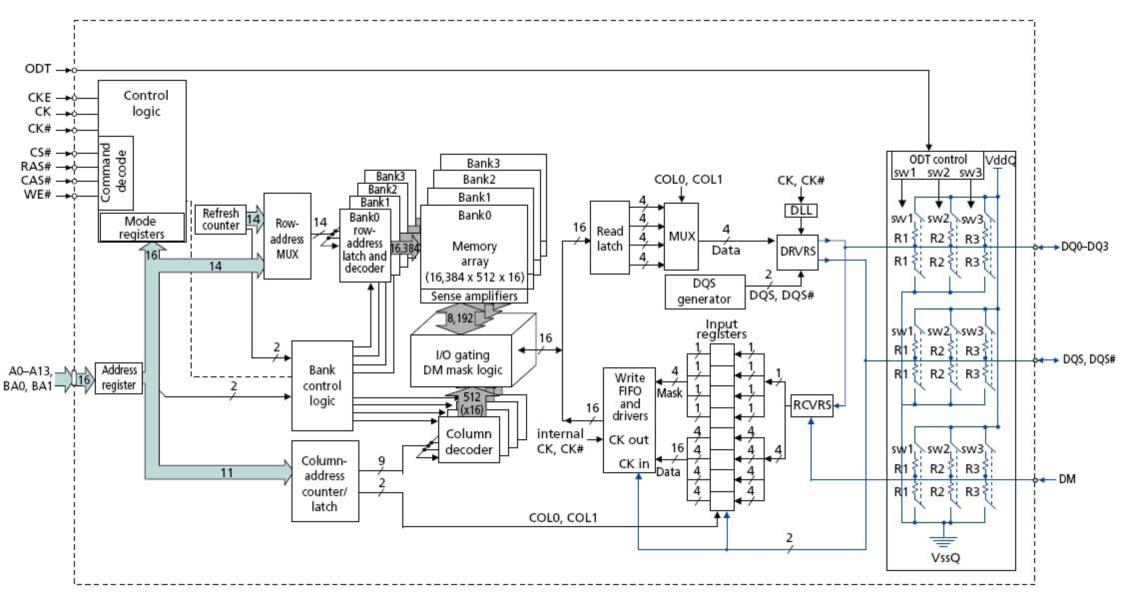

圖 5DDR SDRAM 結構圖
DDR的內部結構與SDRAM相比，數據讀寫部分改進比較大。其一，使用了兩位預讀取的技術；其二，增加了DLL（delay lock loop演示鎖定回路）；其三，增加了數據掩碼控制和數據總線反轉控制；此外，時鐘信號和數據選通信號改為差分信號。
2.3DDR2 SDRAM
DDR2 SDRAM整體布局變化不大，在輸入輸出數據總線接口上變化比較多。

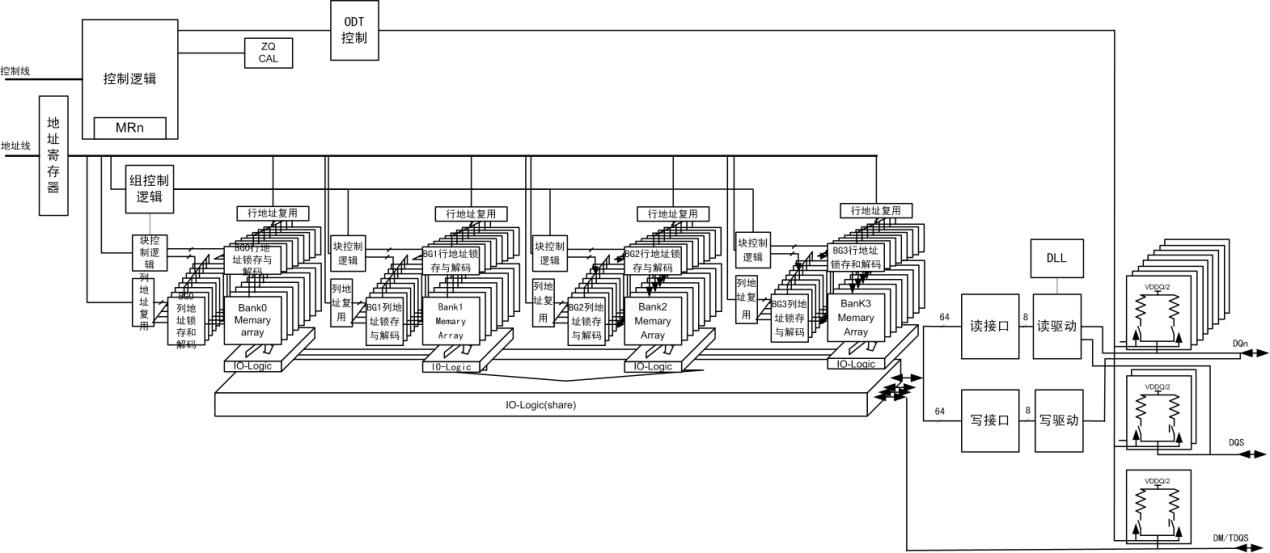

圖 6DDR2 SDRAM結構圖
DDR2在DDR的基礎上增加了ODT（on-die termination片上終結，即通過內部邏輯選擇合適的終端電阻進行匹配）功能，預讀取提高到了4位，即每傳輸4個字節/字，只有第一個字節/字有潛伏期。
2.4DDR3 SDRAM
DDR3 SDRAM在輸入輸出數據總線接口上繼續提升性能，在存儲結構上改進工藝，堆疊更多的存儲塊，提高單顆芯片的容量。
在功能上的改進有，增加了讀寫平衡功能。

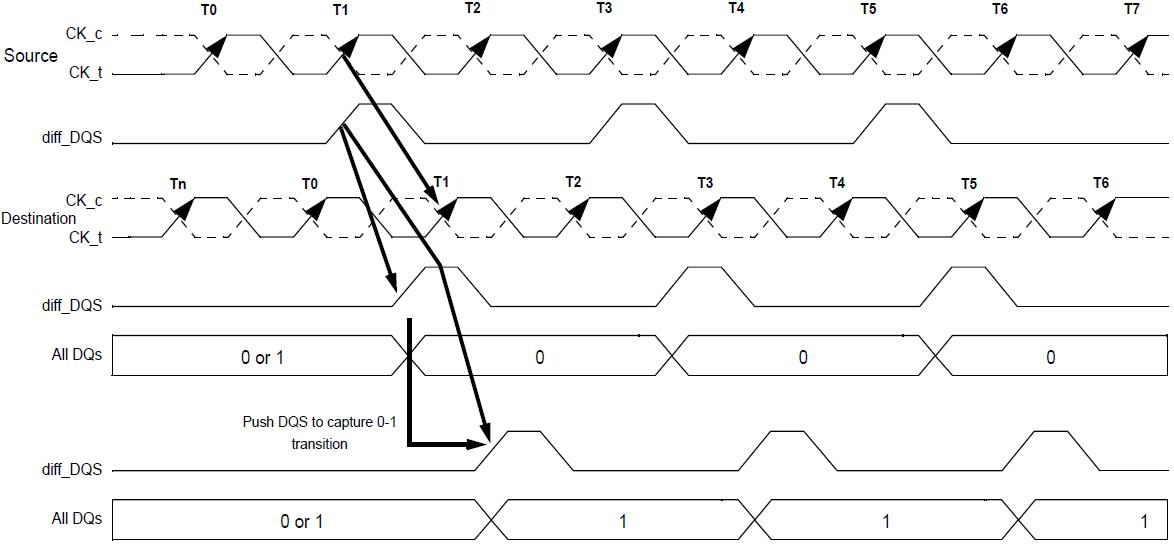

圖 7讀寫時序平衡關系
2.5DDR4 SDRAM
DDR4 SDRAM在輸入輸出數據總線接口上繼續改善性能，在存儲結構上繼續改進工藝，不僅堆疊更多的存儲塊，而且使用硅片穿孔工藝把把堆疊成的存儲塊進行并列放置，集中到一顆芯片中，提高單顆芯片的容量。
圖 8DDR4 SDRAM
2.6結尾與附錄
以上便是關于DDR的幾點小知識，站在理論的制高點，結合網上相關防偽攻略，能讓我們更有效的維護自身權益。
篇首說的那張內存參數能效表，請拿好

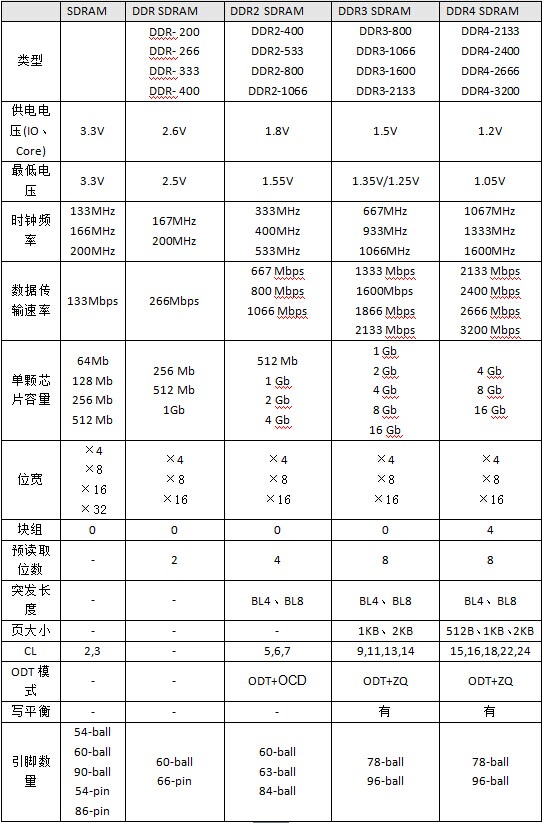

表 1內存參數表
