智能斷路器通訊解決方案

1、 斷路器簡介

斷路器想必大家都不陌生,斷路器是指能夠關合、承載和開斷正?;芈窏l件下的電流并能在規定的時間內關合、承載和開斷異常回路條件下的電流的開關裝置,被普遍應用在各類電力場所中。斷路器根據在電力系統中作用包括兩個:

微型斷路器:屬于終端電器,用于線路末端,對有關電路和用電設備進行配電、保護、控制、指示信號、計量等作用;

框架斷路器(萬能式斷路器)、塑殼斷路器(空氣開關):屬于配電電器,用于電網輸配電的低壓側。用于電流的流通、分?jǐn)啵茉诰€路或用電設備發生短路、過載、欠壓等故障時切斷電路,從而起到對線路和設備的保護作用。

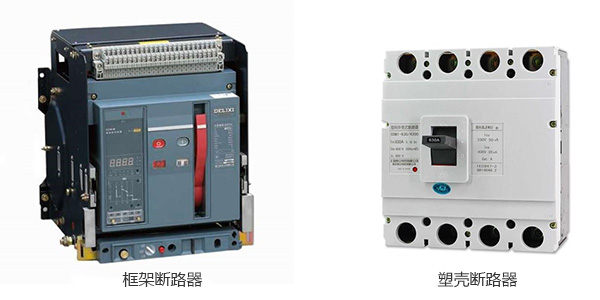

圖1 斷路器

我國低壓電器行業經歷四次產品迭代,已形成完整生產體系。我國低壓電器行業經歷了 60 年左右的發展,從修配、仿制再到自主研發,已經迭代了四代產品。

  • 一代:產品種類單一,產品結構尺寸大且產品性能不穩定,目前已強制淘汰;
  • 二代:產品種類增多,產品體積縮小,性能得到改良,并完善了保護特性,目前少量產品生產;
  • 三代:性能再度完善,并引入現場總線技術,實現網絡化和可通信,目前是行業主流應用產品;
  • 四代:智能化特征更加凸顯,并具備了小型化、高可靠、綠色環保、節能與節材等特點,正陸續推向市場。

近年來隨著開放式現場總線技術的進步及廣泛應用,使低壓配電與控制系統、終端用電系統在向智能化、網絡化發展,智能配電系統未來有望成為市場的主流。

2、 主流斷路器方案簡介

當前主流第三代斷路器總線形式包括RS-485和CAN總線兩種形式,RS-485通信接口實現智能節點與監控計算機之間的串行連接;Modbus通訊協議制定了消息域格局和內容的公共格式,為智能節點與監控計算機之間提供通信規約。以RS-485為例,整體網絡架構為主設備采用PC機,從設備是各種斷路器,簡單框圖如下:所有設備均有線連接,設備信息在后臺PC機上顯示數據,可遠端查看單獨設備、狀態查詢的信息,并且能夠遠端控制斷路器的工作情況。

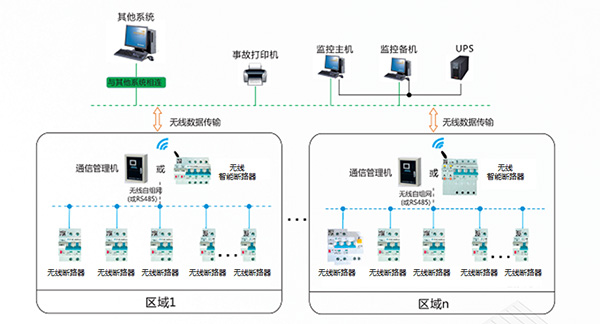

圖2 塑殼斷路器管理框圖
3、斷路器未來發展趨勢:

隨著智能物聯的必然發展趨勢下,對配套電力設備技術有了更高的要求,RS-485/CAN總線等有線形式將存在布線難,運維成本高的問題,并且隨著無線通訊形式的穩定性提升,未來斷路器會基于傳統方式還采用無線(4G,藍牙)等方式傳輸,可以保證每臺設備的狀態可以實時上傳到后臺或者云端,可以實時監控設備的運行狀態,在后續維護管理上更加方便,而且在某些不方便布線的場所更能夠靈活的應用,具體如下所示。

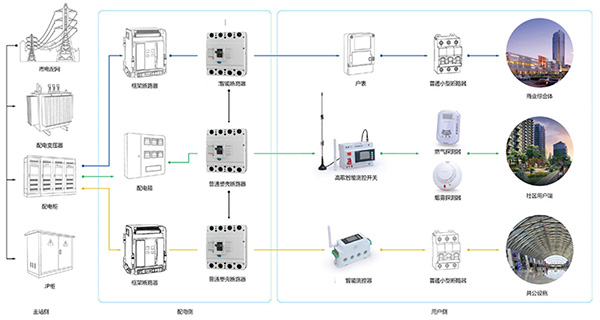

圖3 無線斷路器配網架構
4、ZLG斷路器通訊方案:

致遠電子面向智能斷路器的RS-485/CAN總線隔離需求提供滿足對應需求的解決方案,當前智能斷路器對于隔離RS-485/CAN需求包括兩方面:成本優化與集成度小型化。

為滿足行業用戶的高性價比最求,致遠電子可為用戶提供P系列電源模塊內部的主控電源IC ZLG1002與配套變壓器FG0505-1,進而搭建總線隔離RS-485/CAN電路。

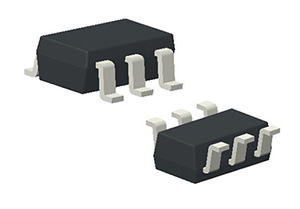

圖4 ZLG1002電源IC

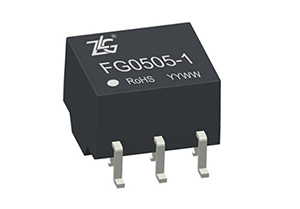

圖5 FG0505-1變壓器套片

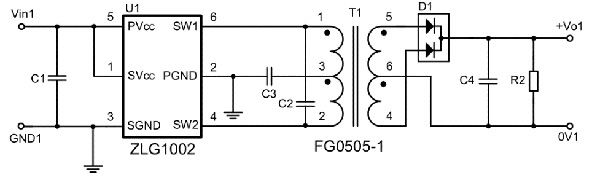

圖6 ZLG1002+FG0505-1應用電路圖
  • 毫瓦級靜態電流,極低的靜態功耗;
  • 85%轉換效率,有效降低電源溫升;
  • 支持短路自恢復,為用戶降低失效風險;
  • -40℃~105℃,超寬工作溫度范圍。

為滿足行業用戶的集成度小型化最求,致遠電子可為用戶提供SM系列全隔離RS-485/CAN收發芯片,產品體積小巧,單芯片即可實現隔離RS-485/CAN。

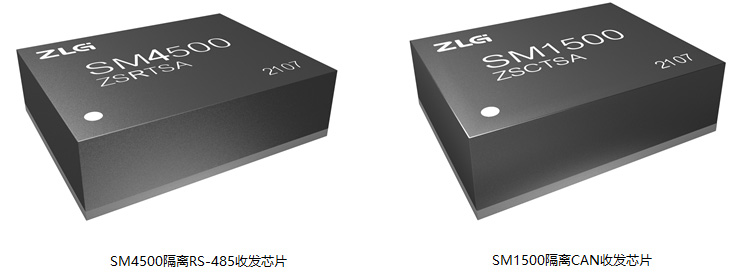

圖7 SM系列隔離RS-485/CAN收發芯片
(2)無線傳輸方案

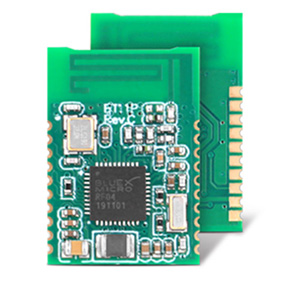

面向智能斷路器的無線化需求,致遠電子可為行業用戶提供無線藍牙模塊BT11P31,模塊主從一體,模塊互聯支持主從機雙待,用戶可以通過指令進行掃描或者直接連接從機設備,也可以通過指令打開廣播,等待主機連接,脫離手機實現設備與設備之間的互聯互通。

主要特點
  • 藍牙版本:兼容BLE4.0/4.2/5.0
  • 藍牙版本:兼容BLE4.0/4.2/5.0
  • 接收靈敏度:-93dBm@1Mbps、-90dBm@2Mbps
  • 睡眠電流:8μA~10μA
  • 傳輸速率:凈荷數據傳輸速率最高可達11.5kB/s
  • 數據加密:支持AES-128,ECC加密引擎
