CAN接口異常如何分析？看這篇就夠了
（1）兩個節點近距離測試，低波特率通信正常，高波特率無法通信。

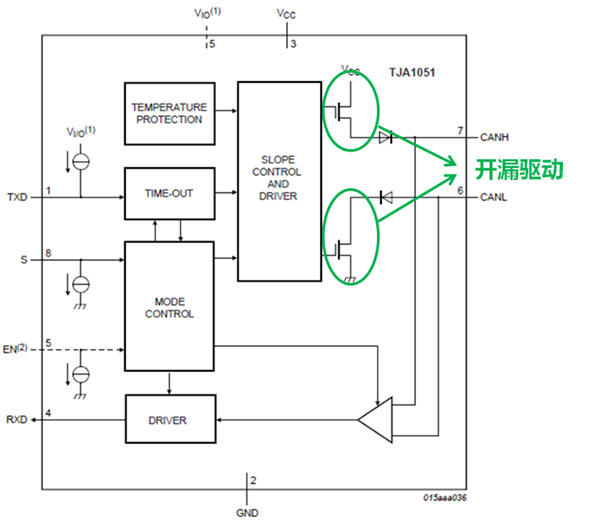

可能原因：未加終端電阻。由于CAN收發芯片內部CANH、CANL引腳為開漏驅動，如圖1，在顯性狀態期間，總線的寄生電容會被充電，而在恢復到隱性狀態時，這些電容需要放電。如果CANH、CANL之間沒有放置任何阻性負載，電容只能通過收發器內部阻值較大的差分電阻放電。如果放電速度過慢，就會出現通信問題。
解決方法： 增加終端電阻。

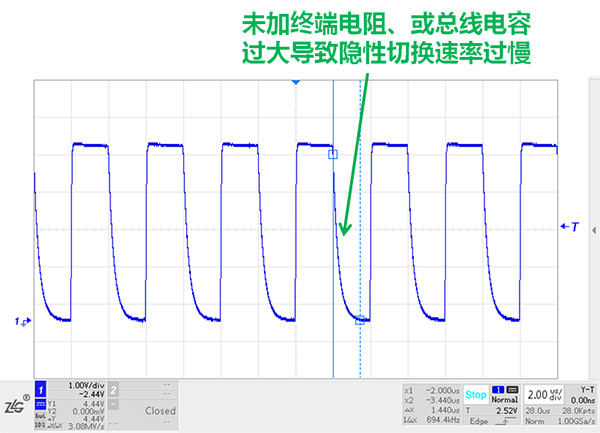

可能原因：總線電容過大。總線電容過大會影響CAN差分波形上升下降速度，如圖2。
解決方法：a. 檢查CAN節點接口的外圍電路，是否有外加電容、TVS管等器件，適當去除，以降低電容。
b. 降低工作波特率。波特率降低可以延長位時間，減小電容的影響，但若電容過大，則不一定有效。
可能原因：保護不足。CAN模塊由于體積受限，內部保護電路等級不高。在一些環境惡劣的應用現場，干擾能量過大易造成損壞。

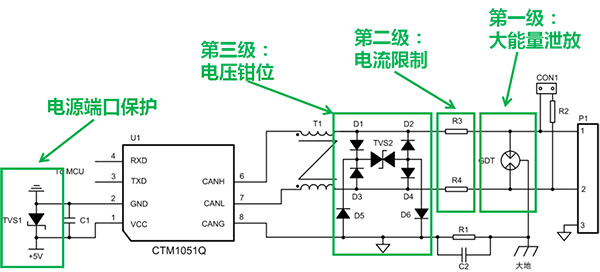

解決方法：根據損壞情況適當增加保護電路。圖3是推薦的典型保護電路圖，電源端口有TVS保護，CAN接口有三級電路保護，可以抑制大能量的雷擊浪涌。

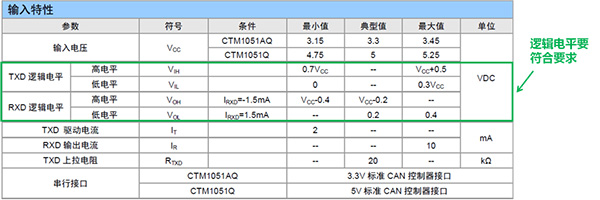

可能原因：電平不匹配。5V模塊匹配3.3V MCU在測試中可能并無異常，但由于某些參數的微小變化，就會導致電平不能正常識別。圖4標示了模塊TXD輸入高電平的最低值0.7VCC，如小于該值，則存在風險。
解決方法：增加電平轉換電路，或選擇3.3V模塊匹配3.3V MCU。
可能原因：a. CAN速率過高。由于CAN總線的仲裁機理，其對延時有著非常嚴格的要求。線纜延時的存在，使得導線長度制約著實際應用中CAN的最高工作速率。CAN速率與通信距離成反比，速率越高，通信距離越短。b. 線纜阻抗大，遠端信號幅值過低。

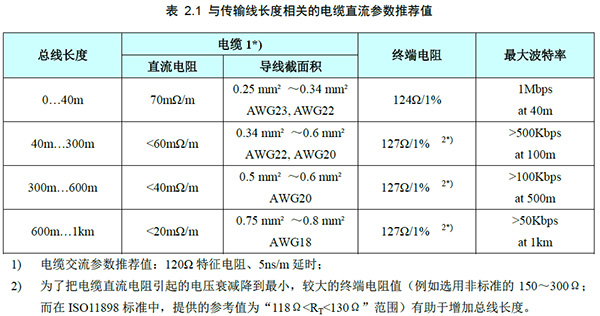

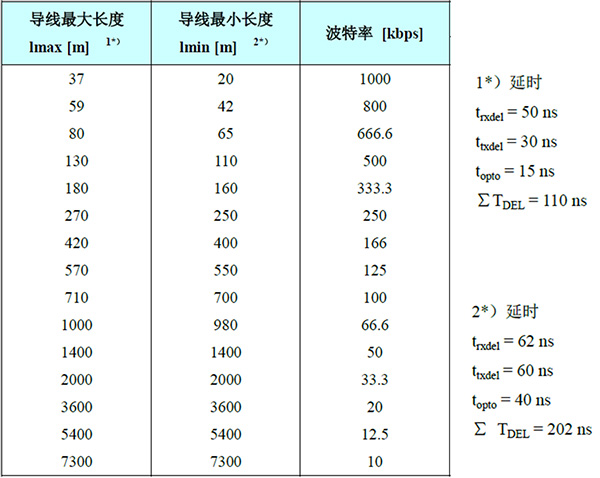

解決方法：a.降低速率，或縮短總線長度，可參考圖5線纜長度與波特率的關系。b.換用阻抗小的電線纜，或適當增大終端電阻值，可參考圖6線纜長度與直流參數推薦。
當通過現有信息無法判斷問題所在時，則需要對CAN接口進行測試，定位問題點。已推測出問題所在時，也可以對CAN接口進行測試，以驗證推測與解決效果。

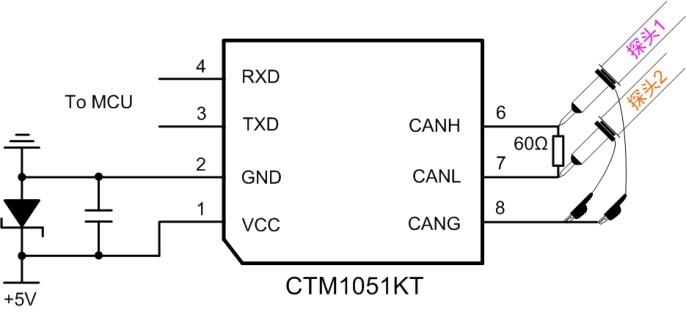

在產品斷電、或從PCB卸下后，使用數字萬用表測量模塊各引腳阻抗是否異常，如圖7。若出現短路情況，說明模塊或相關聯電路有損壞現象。
測試時，TXD、RXD、VCC以GND為參考；CANH、CANL以CANG為參考。
產品上電，使用數字萬用表測量模塊VCC-GND之間電壓，電壓應該在模塊正常供電范圍內，如圖8。若電壓值明顯低于正常范圍，且模塊發熱嚴重，則內部可能存在短路情況。若模塊發熱量正常（常規溫升15℃），則需要檢查外部供電電路是否異常。

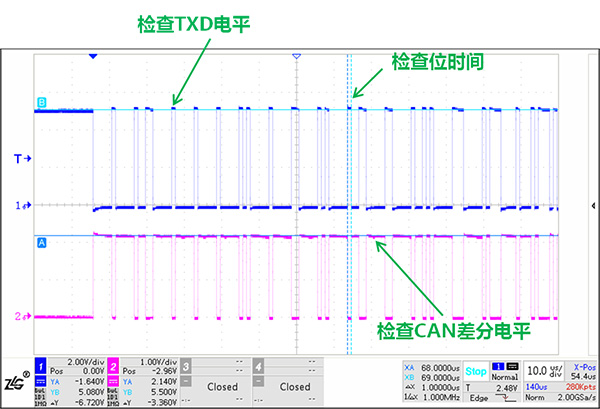

使用示波器測試TXD引腳，以及CANH、CANL的差分波形，檢查波形的幅值大小、波特率、波形質量、TXD和CAN差分波形是否對應等，如圖9、圖10。

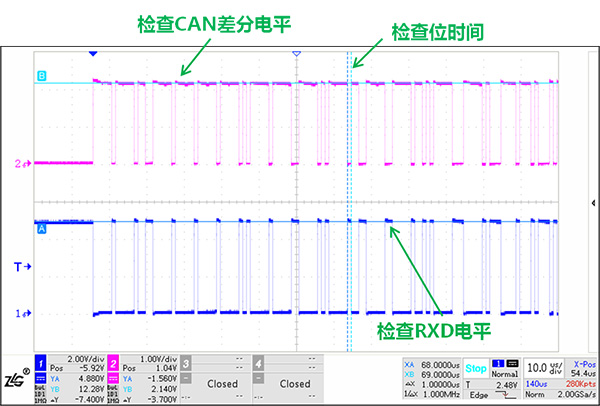

使用示波器測試RXD引腳，以及CANH、CANL的差分波形，檢查波形的幅值大小、波特率、波形質量、TXD和CAN差分波形是否對應等，如圖11、圖12。

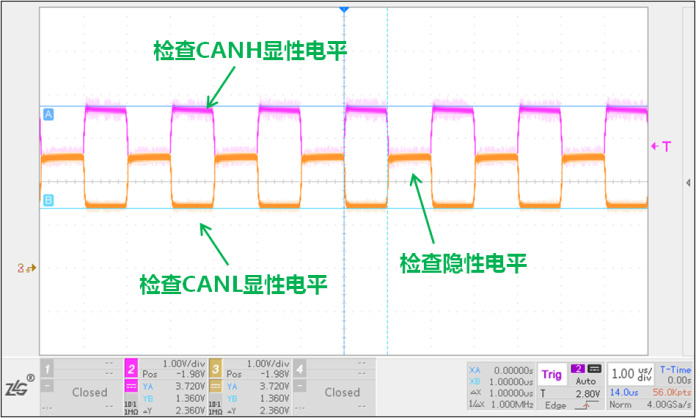

使用示波器測試CANH、CANL的波形，檢查顯性電平、隱性電平、位時間等參數是否正確。如圖13、圖14。
以上就是關于can總線接口異常的分析指南了，通過錯誤現象去分析可能原因，然后采用相應的解決方案去測試排錯。如果經過以上測試，均未發現CAN總線接口異常情況，則可基本排除硬件問題，進一步分析需要進行軟件層面的故障排查。
