無縫升級!ZLG帶您輕松連接CAN?FD時代

CAN總線自19世紀80年代誕生以來,在汽車、工業控制等行業得到了廣泛使用。隨著汽車電子、工業自動化的蓬勃發展,CAN總線上的設備數量、數據量都大大增加,為滿足更高的帶寬及數據吞吐量,CAN FD(CAN with Flexible Data-Rate)誕生了。

ZLG CTM1051M系列小體積全隔離CAN收發器是一款應用于工業現場CAN總線傳輸及隔離的模塊產品,因其超小的體積以及穩定的性能而廣受業界好評。如今為響應行業需求,產品方案升級為支持CAN FD協議,傳輸速率由1Mbps提升至5Mbps,全面助力行業提速。

圖1 CTM1051M系列CAN FD升級

CAN FD的特點簡介

1、更高的傳輸速率

CAN FD的數據段可以以更高的速率傳輸,如5Mbit/s。為了保證總線的健壯可靠,仲裁段(ID和ACK)保持不變,采用標準的速率傳輸(最高1Mbit/s)。實測波形對比如圖2、圖3。

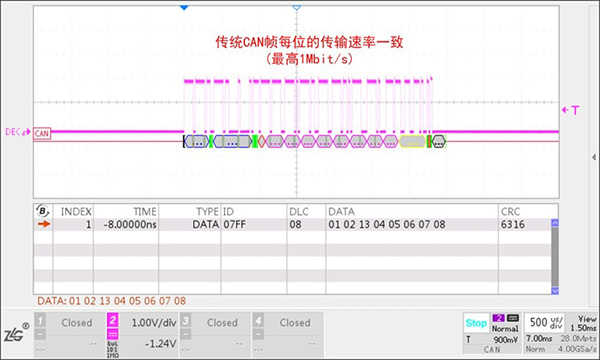

圖2 傳統CAN總線波形

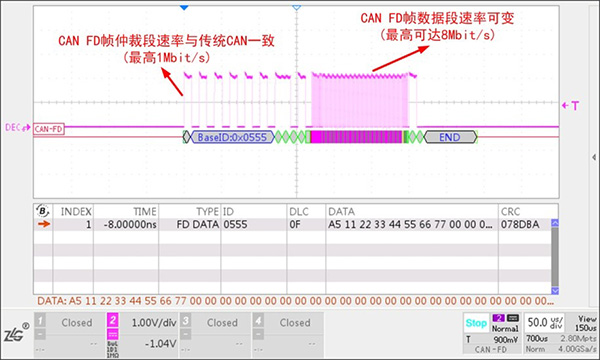

圖3  CAN FD總線波形

2、更多的數據字節

傳統的CAN一幀最多只能傳輸8個字節的數據,而CAN FD一幀最多可傳輸64個字節,可以有效地避免數據拆分傳輸的情況。實測波形對比如圖4、圖5。

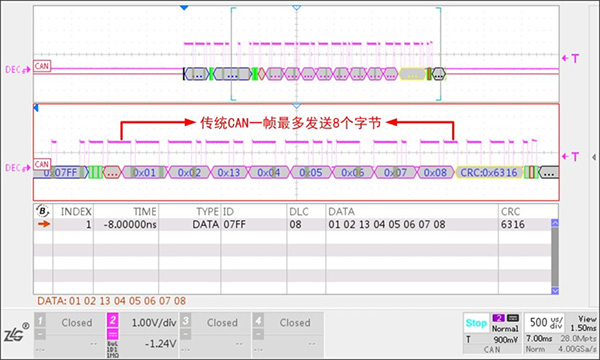

圖4  傳統CAN數據段

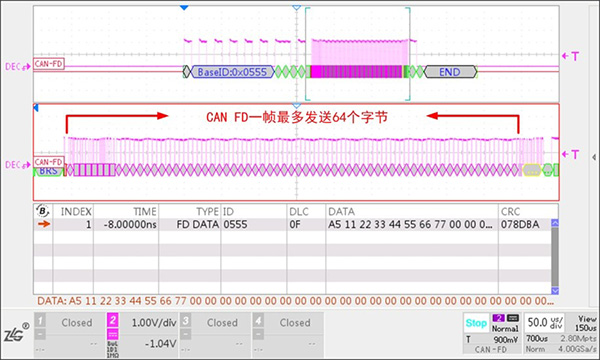

圖5  CAN FD數據段

CTM1051(A)M系列性能提升變更

ZLG此次CTM1051(A)M主要提升包括速率提升及靜態電流優化:速率方面由40k~1Mbps提升至40k~5Mbps全面支持CAN FD通訊;靜態電流由30mA降低至10mA,滿足部分低功耗需求應用場景,具體性能參數如下所示。

  • 支持CAN及CAN FD,速率覆蓋40k~5Mbps;
  • 靜態功耗低至10mA;
  • 超小體積,占板面積僅為12.80×10.20mm;
  • -40~105℃超寬溫度范圍;
  • 110個節點組網,可組建龐大網絡;
  • EMC性能優異,通過完善的EMC測試。

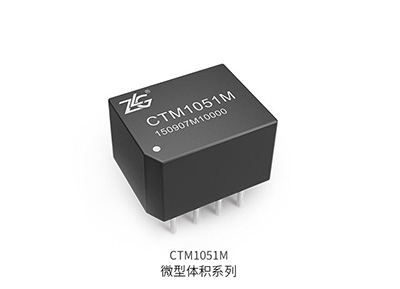

圖6  CTM1051M系列CAN FD模塊
