近距離接觸高頻電源變壓器！

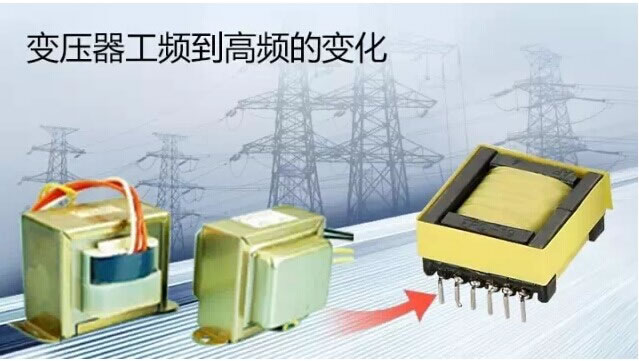

提到變壓器大多數人會想到，變電站的變壓器、電子產品中的工頻變壓器。隨著電子技術的發展，開關電源的使用也越來越普遍，同時大家也都有了高頻電源變壓器的概念，但高頻變壓器的內部構造究竟是怎么構成的，很多人都不是很清楚。下面我們就來揭開高頻電源變壓器的真實內在。
在開關電源模塊中，主要的器件包括：高頻變壓器、功率開關管、主控IC、濾波電解電容。其中，高頻變壓器是隔離高壓側與低壓側的主要器件，其生產工藝決定了電源的整體質量，同時也是電源安規認證中的關鍵器件。廣州致遠電子電源模塊變壓器設計均按照相關安全標準設計，以保證電源的品質與安全。下面我們就來介紹一種較復雜的帶屏蔽層高頻變壓器構造。

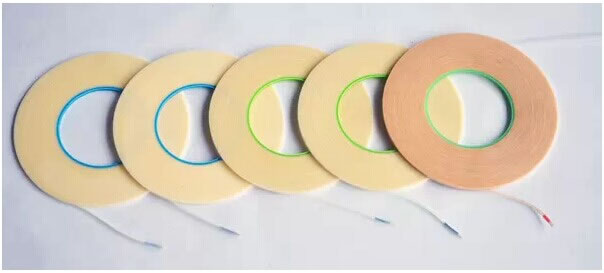

擋墻膠帶也叫無紡布膠帶，適用于變壓器、電子線圈、馬達等。有一層、兩層、三層厚度可供選擇。

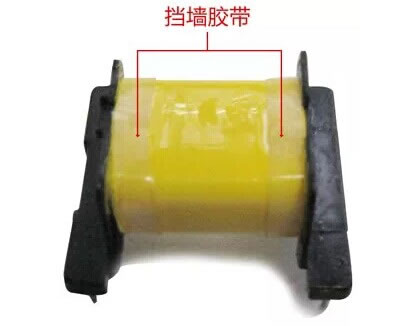

檔墻膠帶一般用在高頻變壓器中用來增加安全距離，保證安規要求。根據不同安規要求及不同測試工程師要求有所不通。一般擋墻寬度選擇在2mm~3.2mm左右，一般加在變壓器骨架的兩邊，以增加初次級之間的安全距離。

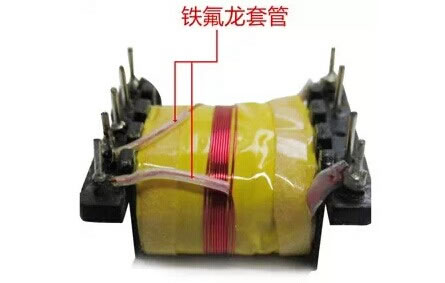

為了滿足高頻變壓器的安規要求，我們除了使用擋墻膠帶外，還會使用特氟龍?zhí)坠軄肀ＷC繞組與磁芯或繞組的距離。一般特氟龍?zhí)坠荛L(zhǎng)度選擇10mm左右，根據不同骨架有所區別。

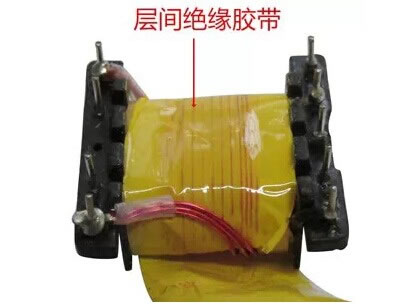

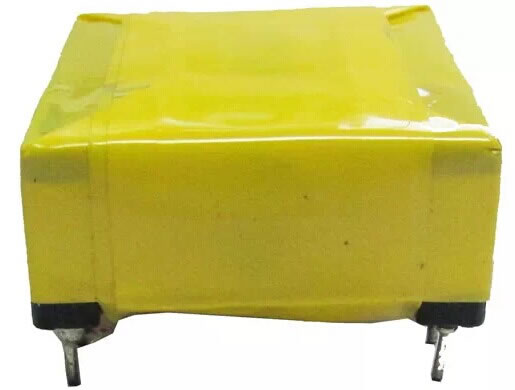

瑪拉膠帶也稱聚脂膠帶，以聚脂薄膜作為基材，采用丙稀酸阻然膠作為膠粘劑，此類型膠帶具有抗高溫、抗腐蝕、絕緣、阻燃等特性。廣泛用于變壓器的繞組間絕緣。
一般變壓器繞制時,會在初、次級之間加銅箔,同時銅箔一般要與初級地連接,稱之為內層屏蔽；而在線圈繞完以后,在線包及磁芯的外層再加一層銅箔,稱之為外層屏蔽。

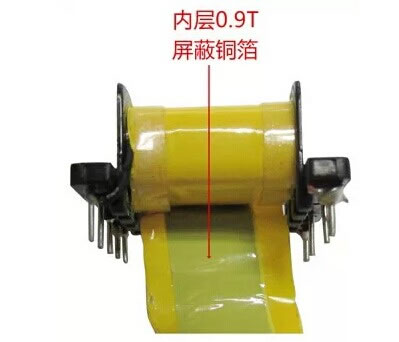

在初級與次級之間增加銅箔屏蔽層，主要目的是將原邊的共模干擾信號通過屏蔽層返回到大地。一般內層屏蔽選用0.9T銅箔，防止短路。

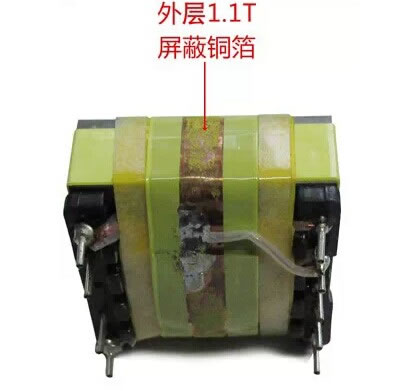

在變壓器最外層的銅箔屏蔽層，主要是起到屏蔽變壓器漏磁場的作用，漏磁場在屏蔽層中感應出電流，最終以熱能形式耗散掉。一般外層屏蔽選用1.1T銅箔。
高頻變壓器是一個工藝比較復雜的器件，要保證批量的品質更是需要良好的設計及制作工藝。我司有專業的變壓器產線，為變壓器的優化設計及可制造性評估提供支持。為電源的整體品質提升創造條件。有電源變壓器及電源技術問題可咨詢我們，電話400-8884005。同時廣州致遠電子也可為你提供量身定制的電源解決方案。
