高效的BMS隔離電源解決方案
為了確保電池的性能良好、延長電池使用壽命，必須使用BMS對電池組進行合理有效的管理和控制。

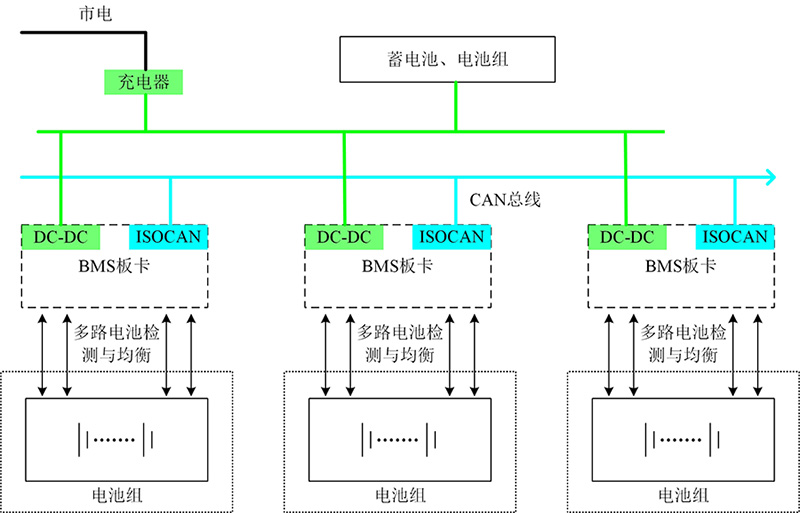

圖1 BMS內部框圖
BMS系統中，電源模塊是由蓄電池或者充電器進行供電，為避免BMS模塊之間的相互干擾，電源輸入前端使用隔離DC-DC電源。一臺車里有很多BMS模塊，每個模塊都集中從蓄電池里取電，具體電動汽車內部框圖如圖1所示。為保證每個模塊供電不會相互串擾，同時保證BMS單個模塊的獨立性，因此需要在BMS的電源輸入前端使用隔離DC-DC電源，并且輸入電壓范圍應較寬。從而保證BMS系統正常工作，防止電池過充過放、溫度控制、電池組件電壓和溫度的平衡。
因此，BMS系統對電源模塊的要求
(1) 電池供電，寬輸入電壓范圍；
(2)模塊溫升小；
(3)長期使用，對可靠性要求高；
(4)小體積，低重量，可以兼容性強，方便方案升級。
為此致遠電子推出了E_UHBDD-10W(N)電源模塊，產品性能提升，適用于絕大多數復雜惡劣的工業現場應用，是BMS系統直流供電的理想解決方案。
1、兼容性強
為了不影響客戶的產品體驗，6W~20W系列產品引腳兼容，6W和10W產品體積更小，同時與老產品ZY_UHBD-5W/10W/15W/20W封裝完全兼容。E_UHBDD-6W、E_UHBDD-10WN兩個系列產品引腳完全兼容；而E_UHBD-15W/20W兩個系列的引腳也完全兼容，四個系列模塊引腳位置一致。客戶在系統更新?lián)Q代、性能升級過程中無需更改原有的PCB。新系列產品的機械尺寸，見下圖2所示。

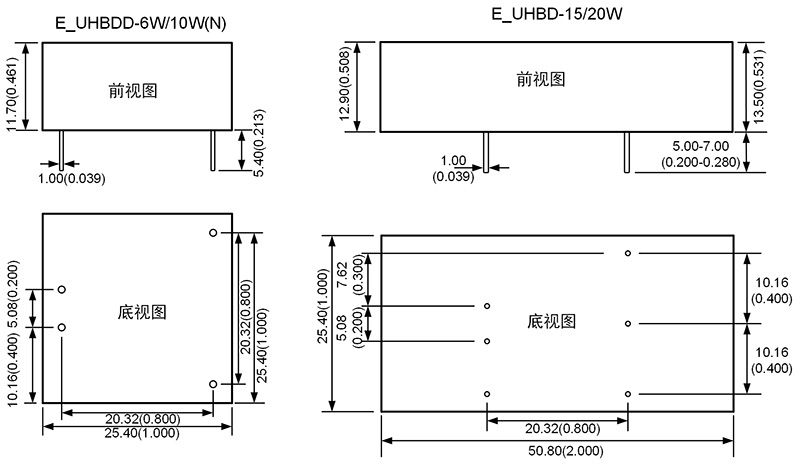

圖2 E_UHBDD-6W/10W(N)封裝圖
2、降低模塊溫升
輕載效率更高，更低的空載電流。例如ZY2405UHBD-20W在24V輸入下，空載輸入電流大約為65mA，而新一代E2405UHBD-20W的空載輸入電流只有35mA。輕載效率提升，有效的降低模塊外殼的表面溫度。
圖3 ZY2405UHBD-20W滿載表面溫度
ZY2405UHBD-20W模塊輸出功率為5W時，模塊外殼的表面溫度，如上圖3所示。
圖4 E2405UHBD-20W滿載表面溫度 圖3ZY2405UHBD-20W滿載表面溫度

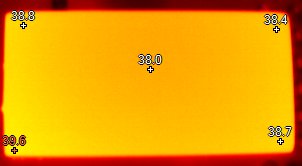

E2405UHBD-20W模塊輸出功率為5W時，模塊外殼的表面溫度，如上圖4所示。
ZY2405UHBD-20W在24V輸入下，輸出功率5W時，外殼表面的最高溫度為50.6℃；而新一代E2405UHBD-20W模塊的外殼表面溫度只有39.6℃。以上溫度數據使用FLUKE的Ti32采集。
3、產品特點
- 超寬輸入電壓范圍：9~36V，18~75V
- 隔離電壓：1500VDC
- 工作溫度范圍：-40~+85℃
- 國際標準引腳封裝
- 輸出功率：6W、10W、15W、20W
- 輸出短路保護、輸出過壓保護等。
