LoRa智能組網芯片-組網協議與應用場景
LoRa智能組網芯片可以支持多種協議類型，方便用戶在各類應用場景下都能夠靈活使用。其中包括致遠電子自主開發的自組網透?jìng)鲄f(xié)議、LoRaNET協議，以及行業通用的LoRaWAN、LinkWAN、CLAA等協議。
本文將列舉較為常用的自組網透?jìng)鳌oRaNET和LoRaWAN三種協議，說明其功能特點與適合的應用場景。注：本文所描述的協議特性均為相應協議在致遠電子LoRa芯片或網關上所體現的特性。
| 比較項 | 自組網透?jìng)?/th> | LoRaNET | LoRaWAN |
|---|---|---|---|
| 網絡拓?fù)浣Y(jié)構 | 星形 | 星形 | 星形 |
| 網絡拓?fù)湓O(shè)備 | 主機、從機 | 網關、節點 | 云服務器、網關、節點 |
| 中繼級數 | 2 | 1 | 0 |
| 節點容量 | 100 | 2000 | >2000 |
| 最高速率 | 16Kbps | 5Kbps | 5Kbps |
| 部署方式 | 本地化部署 | 本地化部署/云端部署 | 云端部署 |
| 協議屬性 | 私有協議 | 私有協議 | 通用協議 |

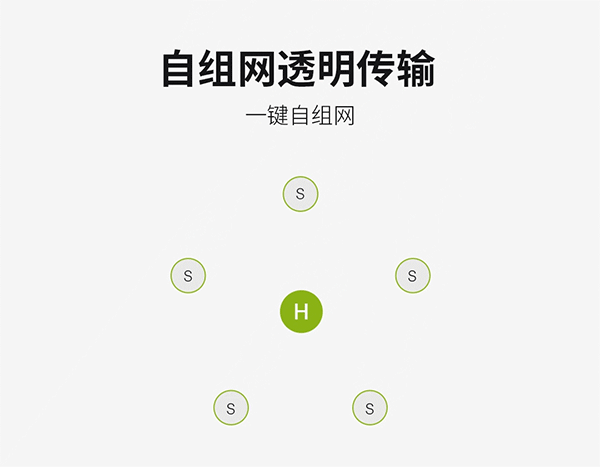

自組網透?jìng)鲄f(xié)議是致遠電子自主開發的一套使用非常簡單的LoRa通信協議，支持一鍵自動組建網絡。協議采用星形網絡結構，主機與從機均使用ZSL42x芯片，不需要額外的網關設備。
協議特點：
- 數據透?jìng)鳎С肿越M網
- 支持2級中繼
- 支持白名單
- 支持CAD檢測及空中喚醒
- 支持定時休眠喚醒上報、分時上報
- 支持本地及無線升級
適用場景：
自組網透?jìng)鲄f(xié)議由于其上手簡單，開發方便，現場布網快速、便捷的特性，對小規模、開發周期短的產品非常友好。適用于節點數小于100的小型網絡。例如小型的照明控制系統、智能停車場、傳感器采集系統等場景。

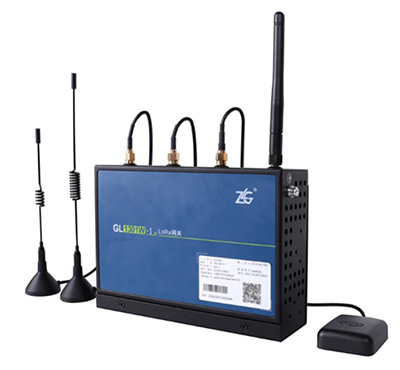

LoRaNET協議是致遠電子開發的另一套LoRa組網協議，搭配致遠電子GL1301W-I系列網關使用，可支持多信道通信，提高了數據并發處理的能力。
整套網絡支持本地化部署、網關本地化解析處理數據，用戶可通過MQTT協議等與用戶云平臺或后臺服務器獲取節點數據，并下發指令或數據到終端節點。
LoRaNET協議支持二次開發，我們?cè)趨f(xié)議中將網關-節點的交互方式抽象為3種類型，用戶可以選擇合適的方案，在此基礎上進行應用層的二次開發。
| 數據采集型 | 突發上報型 | 分時上報型 |
|---|---|---|
| 網關發起采集數據 | 節點隨機上報數據 | 節點分時上報數據 |
| 網絡容量大 | 網絡容量小 | 網絡容量大 |
| 實時性低 | 實時性高 | 實時性低 |
在以下特性中，終端所采用的是ZSL42x系列LoRa智能組網芯片，網關所采用的是致遠電子GL1301W-I LoRa網關。
終端特性：
- 支持休眠、定時喚醒及普通功耗模式
- 支持遠程配置參數
- 支持中繼
- 支持二次開發
網關特性：
- 支持本地私有化部署
- 支持白名單
- 支持MQTT、TCP/IP協議透?jìng)鹘K端數據
- 支持連接ZWS云服務器與其他云端服務器
- 支持本地及遠程配置、升級
- 支持網關配置、運行日志的導出
適用場景：
LoRaNET協議適用于節點數較多，網絡結構復雜的場景，例如三表集抄、電力監測、大型照明控制系統等。另外，由于LoRaNET支持本地私有化部署，在一部分對數據較敏感的應用里，可以在本地搭建服務器，無需上傳到云端即可實現智慧化管理。
LoRaWAN 是 LoRa 聯盟推出并維護的基于 LoRa 芯片的開源 MAC 層通信協議，其優勢在于節點容量大，是全球統一的協議標準，不同廠家的設備只要遵循LoRaWAN協議標準，也能夠互聯互通。

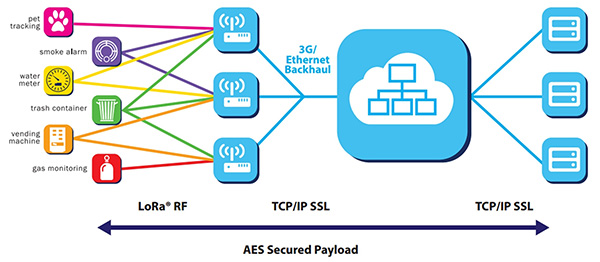

LoRaWAN網絡架構是一個典型的星形拓?fù)浣Y(jié)構。在這個網絡架構中，網關是一個透明傳輸?shù)闹欣^，連接終端設備和后端服務器。終端設備與一個或多個網關通信，所有的終端與網關間均是雙向通信。
以下特性中終端采用的是ZSL42x系列LoRa智能組網芯片，網關所采用的是致遠電子GL1301W-O戶外LoRaWAN網關。
終端特性：
- 支持CLASSA\C設備；
- 支持AT及數據透?jìng)髂Ｊ剑?/li>
- 支持動態配置接收窗口個數，實現高實時性發送；
- 支持空中喚醒；
- 支持多播；
- 支持串口升級；
網關特性：
- 可接入標準的LoRa Server服務器；
- 支持標準 LoRaWAN V1.1 CLASS A/B/C終端設備接入；
- 支持 4G/以太網數據回傳鏈路，并支持自動切換網卡功能；
- 支持本地及遠程配置；
- 支持本地及遠程升級；
- 支持網關配置、 運行日志導出；
- 支持遠程查看及維護網關設備信息；
適用場景：
LoRaWAN協議作為全球通用標準，適用于需要接入第三方設備（終端產品或網關）的場景，只要滿足LoRaWAN協議標準的產品，都能夠無縫接入同一個系統中。在消防系統、大型傳感器系統、智慧農業等行業中應用較多。
此外，LoRa智能組網芯片還支持標準的LinkWAN協議和CLAA協議，方便用戶可以快速接入阿里IoT系的LoRa通訊系統和中興克拉的LoRa通訊系統。
