探秘ZLG致遠電子禁地！

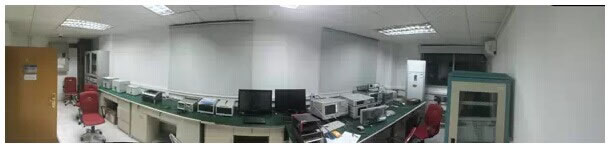

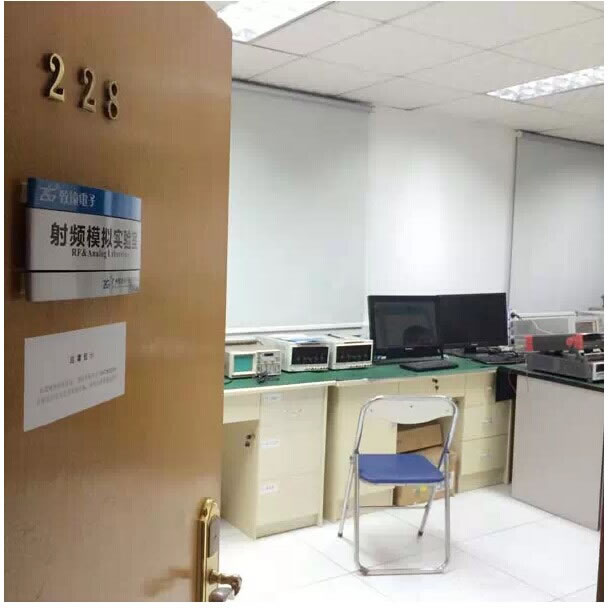

就無線通訊產品而言，因射頻信號的不可觸摸和不可見，且高頻電路、天線匹配等需要檢驗N多參數，且這些參數均不能單靠經驗衡量，所以我們必須依靠一套擁有足夠?qū)嵙Φ纳漕l檢測設備。今天，小編得到公司允許，帶各位在線參觀廣州致遠電子股份有限公司無線通訊產品線所配套的強大實驗儀器設備。

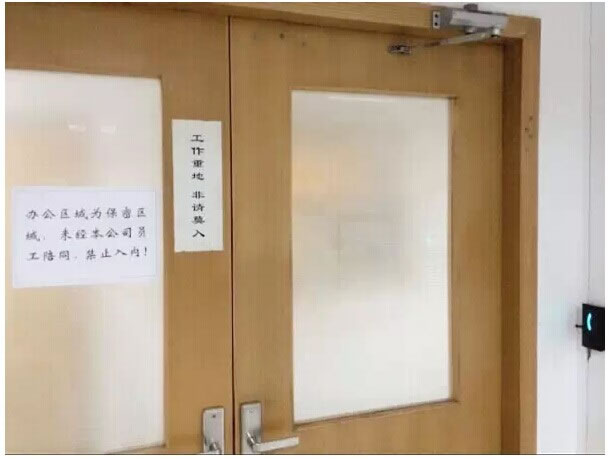

Ps：進入實驗室必須實際存在工作需要，并向公司實驗室管理部門申請得到允許，方可進入，為此小編是想盡辦法啊。

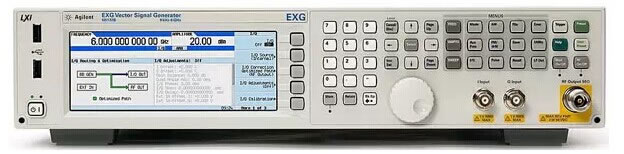

功能：提供工程師所需的各種參考信號，為工程師對各類無線產品的調試帶來得天獨厚的優勢。
使用示例：在900MHz超高頻模組調試的時候，可以為超高頻模組提供一個標準的915MHz本振信號。

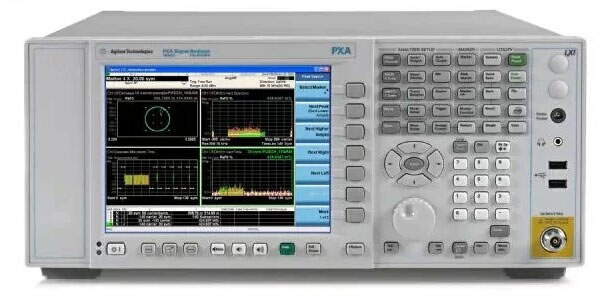

功能：從頻域角度分析指定的信號，給出完整的分析數據，并圖形化顯示，使工程師能深刻的了解指定信號的各種性能。信道分析，信號功率分析，信號噪聲分析，相位噪聲分析，臨道抑制比分析……

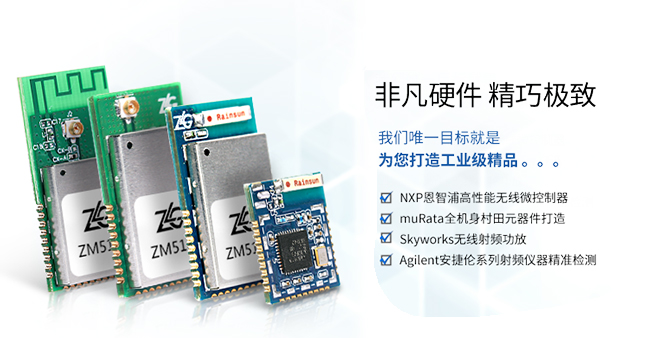

使用示例：例如在ZM5168系列Zigbee無線模組調試時，使用PXA信號分析儀進行頻帶內的輸出功率測試，從而確定模組輸出是否正常。同時可使用PXA信號分析儀觀察模組輸出的頻點，觀察輸出頻率是否正常。另外還常常用來測試相位噪聲、多次諧波、領道抑制比等參數。

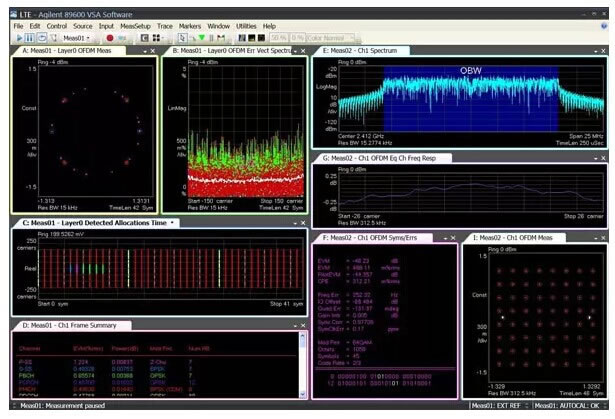

功能：為進一步分析模組的性能添助力，使工程師可同時進行多方面性能的測試：寬頻帶測量、矢量圖、星座圖、眼圖、解調頻譜、時域波形，頻域頻譜……透過復雜表象，洞悉問題根源。
使用示例：當ZM5168 Zigbee模組正常工作后，就需要檢測模組的整體性能。這時候我們就使用89600 VSA 軟件來測試模組發出的調制信號的EVM參數。包括星座圖、時域波形、頻域波形等，從而整體評價模組的性能。

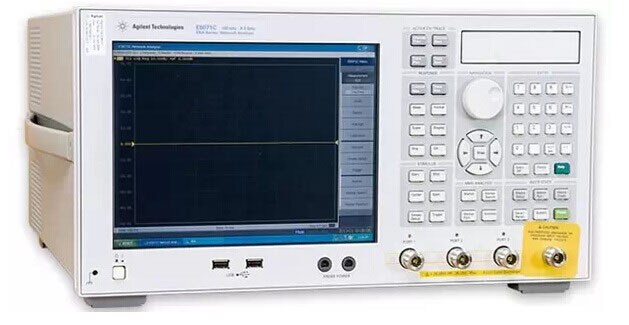

功能: S 參數的測試，特性阻抗測試，幅頻響應的測試，使原本抽象的參數具象化，從而加深工程師對于設計的每一個模組、每一條微帶的輸入輸出性能，插入損耗情況的認識，指導工程師進行相應的改進。
使用示例：ZM5168系列Zigbee模組設計之初，我們需要設計一條合適的微帶線。通過Agilent E5071C 來測試微帶線的特性阻抗和S參數，從而來判斷微帶線是否合用與ZM5168 Zigbee模組。同樣，當我們進行濾波器設計的時候，就可以通過Agilent E5071C 來測試濾波器的幅頻響應，來觀察濾波器的帶寬是否足夠，平坦度如何，滾降特性是否滿足要求。

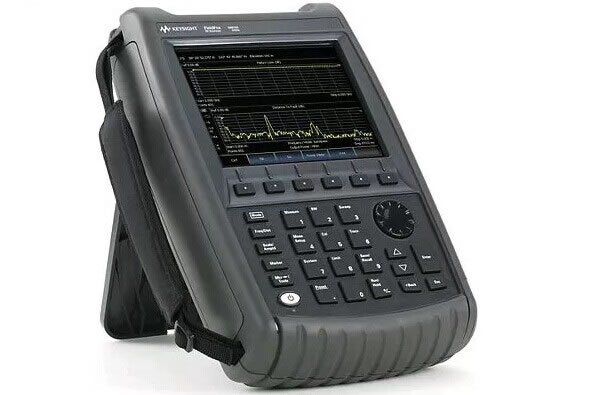

功能：具備簡單的信號分析儀和網分功能，可在戶外現場實現簡單的信號分析。
使用示例：當處于戶外實地測試時，我們就使用進行信號的捕獲，獲取信號強度，所在頻段等信息。
