破解電動汽車和充電樁的通訊協議兼容性問題！
2014年開始，整個電動汽車行業突飛猛進，把沉寂徘徊多年的電動汽車及其配套產業都帶動起來。一時間做電動車的企業如雨后春筍，同時做充電設備的企業也蜂擁而上，但帶來了很多充電CAN總線通訊協議的兼容性問題。雖然2011年在國網電科院主導下制定了GB/T 27930-2011《電動汽車非車載傳導式充電機與電池管理系統之間的通信協議》如圖1所示。但一直沒有功能完善的協議一致性測試儀器與軟件。所以無論電動汽車還是充電樁，都是經過簡單測試后便投入使用。因此經常會出現某車型在某充電樁上充電，通過了充電握手階段，而無法進入充電階段等不兼容的現象。

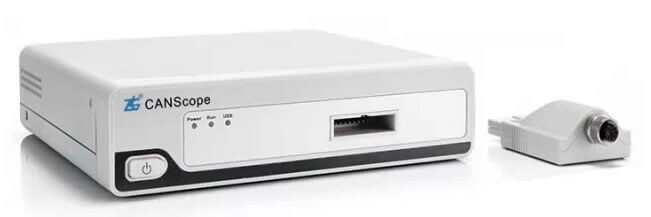

CANScope分析儀廣州致遠電子股份有限公司研發的一款綜合性的CAN總線開發與測試的專業工具，集海量存儲示波器、網絡分析儀、誤碼率分析儀、協議分析儀及可靠性測試工具于一身，并把各種儀器有機的整合和關聯；重新定義CAN總線的開發測試方法，可對CAN網絡通信正確性、可靠性、合理性進行多角度全方位的評估；幫助用戶快速定位故障節點，解決CAN總線應用的各種問題，是CAN總線開發測試的有效工具。

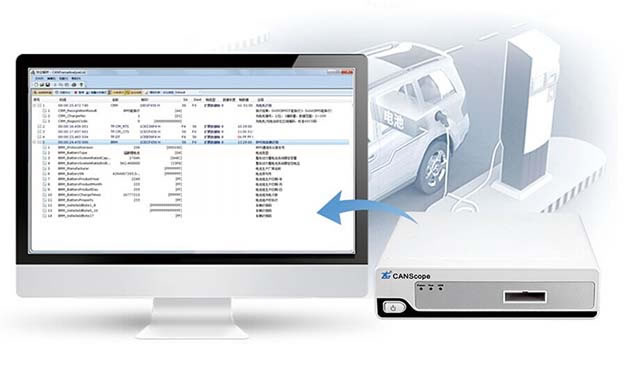

CANScope的 “BMS充電機測試軟件”，如圖2所示為致遠電子與國網電科院合作研發的，對被測充電機或者電動汽車電池管理系統（BMS）進行符合GB/T27930協議的一致性測試軟件。
此軟件具備以下四種工作模式：

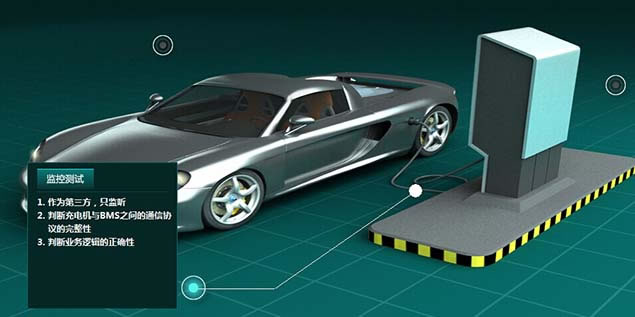

在此模式下，CANScope作為一臺只聽設備，監控充電雙方的通信，如圖 3所示。
監控測試啟動后，界面中為四個充電過程的流程監控圖，實時閃動目前進行的步驟。如果發生充電過程異常中斷，可以自動提示目前中斷的位置，便于查找問題原因。如圖 4所示。
在這個模式下，CANScope模擬充電機，對被測的電動汽車BMS系統進行協議一致性測試，如圖 5所示。

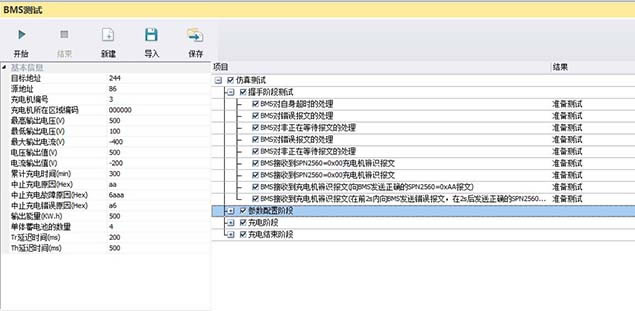

在這個模式下，用戶需要先填入需要模擬的充電機的參數，比如目標地址、源地址、充電機編號、最高/最低輸出電壓、最大輸出電流、電壓/電流輸出值、累計充電時間等等參數。然后勾選要仿真的充電過程，點擊開始即可開始測試。如圖 6所示。
本測試是按國標中的通信協議進行分支探測，檢驗被測BMS系統的程序是否充分考慮到各種異常情況，在各種流程分支（包括異常分支）中是否能作出正確的響應。
比如充電握手階段中，CANScope會發送錯誤的報文，以檢測被測BMS系統對錯誤的報文處理是否正確，是否會導致充電中斷甚至充電機死機等情況。

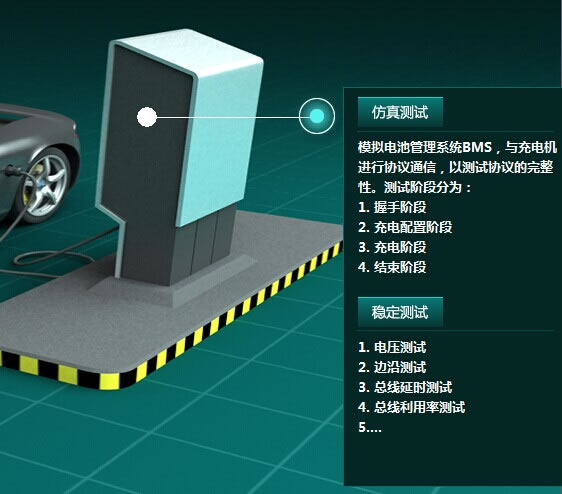

在這個模式下，CANScope模擬電動汽車BMS系統，對被測的充電機進行協議一致性測試，如圖 5所示。

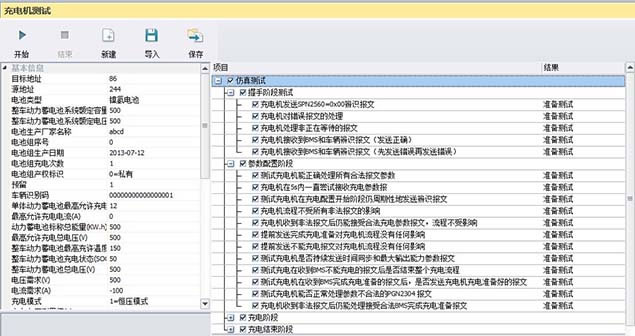

在這個模式下，用戶需要先填入需要模擬仿真的BMS系統的參數，比如目標地址、源地址、電池類型、整車動力電池額定容量、額定電壓、單體電池最高充電電壓、最高允許充電電流、標稱總能量、最高允許充電總電壓、最高允許充電溫度、電壓需求、電流需求、充電模式等。然后勾選要仿真的充電過程，點擊開始即可開始測試。如圖 8所示。
本測試是按國標中的通信協議進行分支探測，檢驗被測充電機的程序是否充分考慮到各種異常情況，在各種流程分支（包括異常分支）中是否能作出正確的響應。
比如充電握手階段中，CANScope會發送錯誤的報文，以檢測被測充電機對錯誤的報文處理是否正確，是否會導致充電中斷甚至充電機死機等情況。

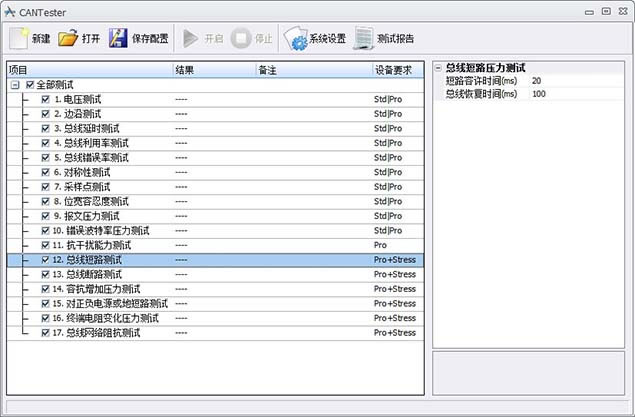

在和國網電科院的測試認證過程中，我們發現由于充電過程中伴隨有強電磁場的干擾，對CAN總線通信的物理層有很大的影響，有被測設備因為沒有具備良好的電磁兼容能力，而導致充電中斷的現象。所以本測試認證加入了對物理鏈路層的可靠性測試，如圖 9所示。
本測試是按照ISO11898-1/2的標準，對CAN通訊的物理鏈路層進行標準化測試，以檢驗被測設備的信號完整性、抗干擾能力等可靠性指標。
比如總線短路測試，CANScope可以模擬短路20ms(可自定義)，然后檢測被測設備能否在100ms內恢復，以此驗證被測設備是否有錯誤處理恢復機制。
綜上所示。本測試軟件是一款適用于電動汽車電池管理系統或非車載充電機（充電樁）的研發、測試、認證的協議一致性與可靠性測試軟件。有助于用戶快速開發出符合國標的產品，有助于排查現場充電中斷的真正原因。
