充電樁通訊協議測試——如何搭建BMS模擬系統
一、實車測試的弊端
1.不具備代表性：目前市面上主流的電動汽車之間的BMS通訊協議仍存在差異，很難找到一款具有代表性的車型。
2.僅能做功能性驗證：使用實車測試只能驗證充電樁是否能夠?qū)崿F(xiàn)充電，對于是否嚴格符合國標27930-2015規范尚不能得知。
3.放電時間久：使用實車在長期測試后會導致電動汽車電池充滿，需要漫長的用電過程進行放電。
二、BMS模擬系統搭建
為了避免實車測試所帶來的上述問題，我們可自行搭建BMS模擬系統，系統由一下幾類設備組成。
1.協議模擬器：用于模擬國標27930-2015中BMS報文與充電樁進行通訊，本文推薦選擇致遠電子的CANScope，不但具備協議模擬器的功能，還可同步進行協議一致性檢測、故障模擬、信號質量評估等復雜功能。
2.電壓模擬器：并接在充電樁DC+和DC-上，中間通過繼電器進行選通，用于模擬電池電壓。國標27930-2015中提到在充電配置階段，充電樁需要檢測到車輛端電池電壓正常才會進入充電階段，否則就會停止充電。任意可輸出充電機最大最小電壓之間的直流電源均可。
3.K5、K6控制單元：驅動上述繼電器，與協議模擬器配合，在充電過程進入充電配置階段時實現繼電器吸合，進而使充電樁檢測到模擬電池電壓。本文推薦選擇致遠電子的NDAM-9000與NDAM-2808組成的控制單元，可以通過網口與CANScope實現聯動。
三、操作流程

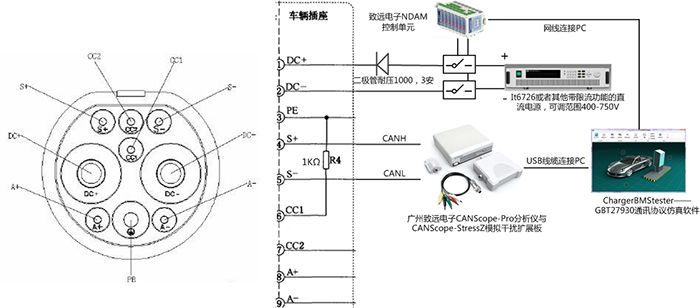

1.將所述設備按照系統框圖與充電樁連接完成。
2.調節電壓模擬器輸出恒定電壓，輸出電壓介于被測充電樁最大輸出電壓和最小輸出電壓之間即可。

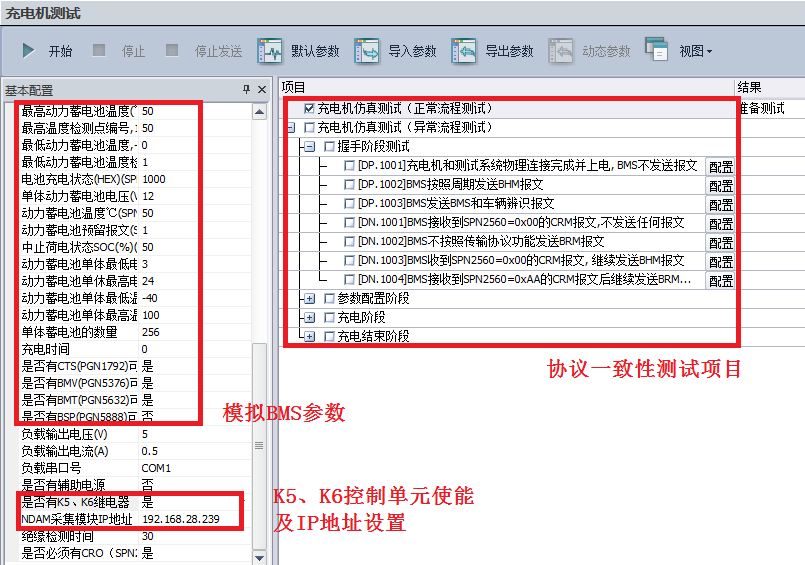

3.啟動CANScope對應的充電樁協議一致性測試軟件ChargerBMS_Tester，選擇BMS仿真測試，配置相應信息主要包括模擬的BMS參數、K5、K6控制單元使能及IP地址設置。
4.勾選需要進行的測試項目啟動測試。
